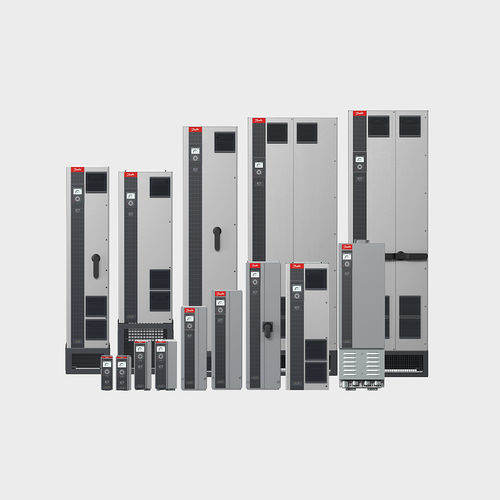

PWM脉宽调变变频器 iC7-Aqua

三相矢量控制MODBUS

概述
iC7-Aqua 是一款为水处理与污水处理应用专门设计的次世代变频器 (VFD)，用于优化泵控制、提升系统性能、减少机械应力并实现显著的节能。适用于市政供水、污水处理、海水淡化和工业用水净化。产品系列包含标准型与 ULH（超低谐波）型，以满足对电网谐波要求较高的场合。

主要优势

• 显著节能：通过调节泵速以满足实际系统需求可降低能耗（例如将泵速降低约20%可带来显著能耗降低）。
• 减少机械磨损：软起动/软停止能降低水锤及对管道、阀门和泵的机械应力。
• 改进过程控制：高精度维持恒定的压力、流量或水位。
• 嵌入式泵保护：干运转检测、终点曲线检测、管道注水模式与止回阀缓启等功能保护泵与管路。
• ULH 版本：面向对谐波限制严格的装置，提供超低谐波特性，保护敏感设备并可能避免额外的功率因数校正。
• 无缝集成：嵌入式 fieldbus 选项与现代化连接能力，便于与自动化系统集成。

变频器在泵上的工作原理

• 变频器通过控制泵速以匹配流量/压力需求，而非以固定全速运行。
• 通过调节速度，变频器降低能耗、减少机械应力并提升运行控制。

供电电压与功率范围
标准驱动：3 x 380-480 V AC … 0.37-710 kW (0.5-1000 hp)
ULH 驱动：380-480 V AC … 22-160 kW (30-250 hp)

系列与针对性应用

• 标准 iC7-Aqua：适用于一般泵浦应用，具备完整的保护、节能优化与系统控制功能。
• iC7-Aqua ULH（Ultra Low-Harmonic）：适用于电网敏感或谐波限制严格的场合；提供清洁的电能谱并保持低 THDi。

亮点 — 控制、安全与可用性

• 专用泵与应用保护：干运转检测、终点曲线检测、管道注水模式与止回阀缓启，消除水锤。
• 状态监测：集成监测电机定子绕组、振动与负载包络，提供早期预警并减少停机时间。
• 节能与成本节省：流量补偿、休眠模式、多泵控制、Automatic Energy Optimization (AEO) 与 Automatic Motor Adaptation (AMA) 提升部分负载效率。
• 直观的调试与操作：大屏图形控制面板、设置向导及 MyDrive® Suite 工具（监控、参数化、故障诊断）。
• 无缝集成与安全：嵌入式 fieldbus 选项（EtherNet/IP、PROFINET、Modbus TCP、EtherCAT、Modbus RTU）、硬件级网络安全与集成功能安全（STO），满足高等级安全要求。

ULH（超低谐波）特有优势

• 在额定负载下通常将总谐波电流失真 (THDi) 控制在 < 3%以内（部分负载时亦保持较低值），减少对电网的干扰。
• 可实现接近 1.0 的功率因数，有可能免除外部功率因数校正。
• 紧凑的一体化设计简化安装，减少系统组件（变压器、配电设备）过度配置的需要。

文档与工具（部分）
提供完整的产品文档、资料表、设计指南及软件工具，用于 iC7-Aqua 系列的配置、安装、监控与集成。

技术参数 / 特性

• Product family: iC7-Aqua (standard and ULH variants)
• Supply voltage (standard): 3 x 380–480 V AC
• Power range (standard): 0.37–710 kW (0.5–1000 hp)
• Power range (ULH): 22–160 kW (30–250 hp)
• ULH THDi: typically < 3% at full load
• Power factor: up to 1.0 (ULH)
• Protection functions: dry-run detection, end-of-curve detection, pipe-fill mode, check valve ramp
• Condition monitoring: motor stator winding, vibration and load envelope monitoring
• Energy features: flow compensation, sleep mode, multi-pump controller, AEO, AMA
• Safety & security: integrated hardware-based cybersecurity, crypto chip, integrated functional safety (STO)
• Connectivity: embedded fieldbus options including EtherNet/IP, PROFINET, Modbus TCP, EtherCAT, Modbus RTU
• User interface: graphical control panel with large display and setup assistants
• Design: compact fully integrated units (3-wire in / 3-wire out for many variants)
