金属板真空提升机 X series

玻璃板用于平整部件用于板材

产品概述

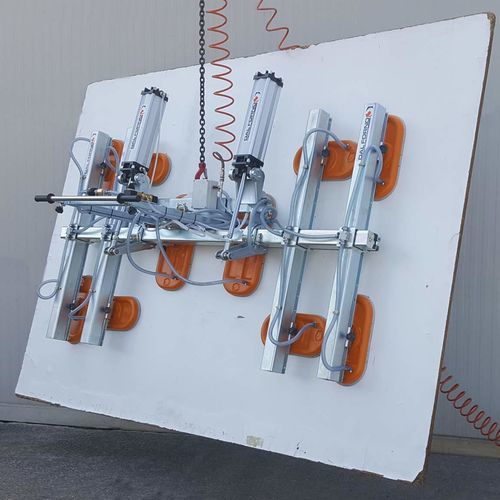

十垫真空吊具 X Series C，用于搬运平整、不透气的固体材料，具备气动倾斜功能，倾角0°至90°。

系列与承载能力
X Series C — 承载能力：500–1500 kg。

适用范围
适用于提升平整不透气的固体材料：定尺面板、瓷砖、条板、台阶、小型板块、金属板、窗玻璃及展示玻璃等。

概述
紧凑坚固的吊挂式搬运装置，适合连续重载使用。配有真空储罐、真空表及带声光报警的安全装置。柔性耐用的橡胶密封圈可在各种表面处理（毛面、抛光、研磨、烧花、锤击、喷砂等）上实现可靠抓取。

特点

• manufactured with light alloy materials and galvanized steel, aluminum casting pad — 具有抗腐蚀特性;
• 橡胶密封圈更换快捷便捷;
• 0°至90°倾斜，可实现水平与垂直（立放）作业;
• 枢轴轴靠近吸盘，便于垂直定位;
• 操作手柄倾角可调;
• 可拆卸可充电的真空泄漏报警器，带蜂鸣器和警示灯，由真空开关触发；配备独立充电器;
• 单向阀在管路断裂或真空丧失时保持真空;
• 带锁定装置的ON/OFF滑动阀，防止误开;
• 设计符合CE机械指令。

供给选项
真空可由电动真空泵或压缩空气真空发生器（文丘里）产生。典型配置：电动真空泵 + 连接软管 + 吸附盘。电动泵可提供单相、直流电机（用于叉车和液压起重机安装）或内燃机型以满足特殊应用。

下载
技术资料和使用说明可作为PDF文档下载。

技术规格

• 承载能力：500–1500 kg
• 吸盘配置：十个吸盘（多点吸附）
• 材料：轻合金、镀锌钢、铝铸吸盘
• 密封：适用于多种表面处理的柔性耐用橡胶密封
• 倾斜：0°–90°（水平与垂直搬运）
• 枢轴轴：靠近吸盘以便垂直定位
• 控制：可调操作手柄；带锁定装置的ON/OFF滑动阀
• 安全：真空储罐；可拆卸可充电的真空泄漏报警器（蜂鸣器与警示灯）；真空表；单向阀
• 标准：符合CE机械指令
• 典型供货：电动真空泵（单相、直流或内燃机）、连接软管
