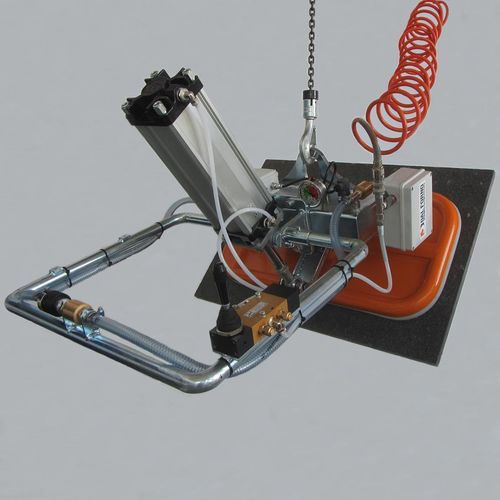

玻璃板真空提升机 M series

用于平整部件用于钢板用于板材

产品概述
快速、便捷的搬运单元，适用于连续和重载的挂钩起吊作业。结构紧凑，配有真空储罐、真空表及内置安全装置（声光报警）。柔性耐磨橡胶密封圈适用于多种表面处理（原面、抛光、磨光、火焰处理、锤击、喷砂等）。

适用范围
适用于起吊实心、非多孔、平整表面的材料：定尺板材、瓷砖、条板、台阶、小板、金属板、窗玻璃等。

主要特性

• 采用轻合金材料和镀锌钢制造；铝铸造吸盘耐腐蚀
• 橡胶密封圈更换快速简便
• 气动倾转0°–90°，可实现水平和垂直抓放
• 旋转轴靠近吸盘，便于垂直定位
• 操作手柄倾角可调，提高操作舒适性和控制力
• 可拆卸可充电的真空泄漏报警器，带蜂鸣器和警示灯，由真空开关触发；配独立充电器
• 单向阀在软管断裂或真空源丢失时保持真空
• 带锁定装置的ON/OFF滑动阀防止误释放
• 符合欧盟机器指令（CE认证）

供电/抽真空方式
真空可由电动真空泵或压缩空气真空发生器（文丘里）产生。典型配置：电动真空泵+连接管+吸盘。可选配置包括用于车载或起重设备的单相或直流电机驱动泵，或内燃机驱动。可按客户要求定制设计。

可提供文件
本产品可提供技术资料、吸盘配置图以及安装/使用说明书。

技术规格

• 系列：M series
• 承载能力：100–3000 kg（视型号而定）
• 适用材料：面板、瓷砖、板材、金属板、玻璃等实心非多孔平整材料
• 结构：轻合金材料和镀锌钢；铝铸造吸盘
• 密封：适用于多种表面处理的柔性耐用橡胶密封
• 倾转：气动 0°–90°
• 旋转轴：靠近吸盘以便垂直定位
• 手柄：倾角可调
• 安全：真空储罐；真空表；可拆卸充电报警器（蜂鸣器/警示灯）；单向阀；带锁定的ON/OFF滑动阀
• 动力/真空产生：电动真空泵或压缩空气文丘里；可选单相、直流或内燃机
• 标准：欧盟机械指令（CE）
• 示例型号：M 3570/AC/P、M 5085/AC/P
