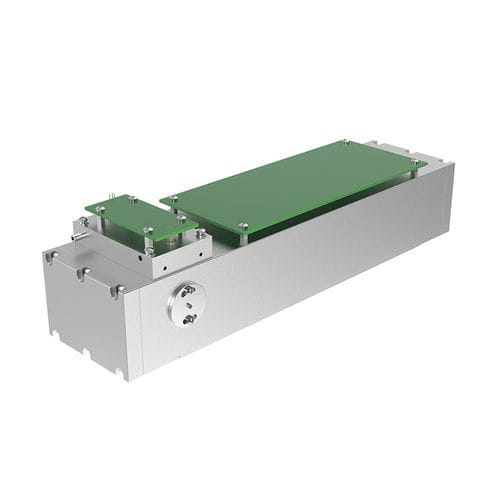

TDLAS甲烷传感器 Gasboard-2520

泄漏检测监控RS-485

概述
Cubic Gasboard-2520 是基于可调谐二极管激光吸收光谱（TDLAS）技术的高性能甲烷气体传感器。通过检测特定波长处激光光的吸收，传感器可实现对甲烷的高选择性和高精度测量。凭借高性能探测器和专用气体处理腔，Gasboard-2520 可实现 ±1 ppm + 2% 读数的精度，最低检测限 1 ppm，分辨率 0.1 ppm。激光测量原理提供长期稳定性，并对背景气体的交叉干扰具有较强的抵抗力，确保在复杂气体环境中的可靠性能。该传感器响应迅速，可捕捉微小气体泄漏。优化的温度补偿算法将环境温度变化的影响降至最低，从而在恶劣条件下维持稳定运行。通过光路优化和配置调整，可灵活扩展测量范围。Gasboard-2520 采用低功耗设计，设计寿命超过 10 年。支持可选的 TTL/RS232/RS485 通信接口，模块化结构可广泛应用于固定、移动和在线气体监测方案中。

特性

• TDLAS 技术
• 精度 ±1 ppm + 2% 读数；分辨率 0.1 ppm；检测限 1 ppm
• 长期稳定性
• 高灵敏度并具优异的抗交叉干扰能力
• 响应快速（<30 s）
• 低功耗设计
• 设计寿命 >10 年
• 可选 TTL/RS232/RS485 通信接口
• 模块化结构，便于集成到固定、移动和在线系统

技术规格（表）
Gasboard-2520-CH4 TDLAS 甲烷传感器规格
型号: Gasboard-2520-CH4 / Gasboard-2520-CH4-P
目标气体: 甲烷 (CH4)
工作原理: 可调谐二极管激光吸收光谱（TDLAS）
采样方式: 扩散式 (Gasboard-2520-CH4) / 风泵式 (Gasboard-2520-CH4-P)
测量范围: 0 ~ 100 ppm
精度: ±(1 ppm + 2% 读数) @ 0℃ ~ 40℃; ±(2 ppm + 2% 读数) @ -20℃ ~ 0℃ & 40℃ ~ 60℃
分辨率: 0.1 ppm
响应时间: <30 s
数据输出频率: 1 Hz
检测限: 1 ppm
工作温度: -20 ~ 60℃
工作湿度: 0 ~ 98% RH（无凝结）
工作电压: 12V ± 10%
平均工作电流: ≤300 mA
输出: UART TTL 3.3V（可选 RS485/RS232）
存储条件: -40 ~ +85℃；0 ~ 98% RH（无凝结）
尺寸: 278 mm × 70 mm × 70 mm (L × W × H) / 278 mm × 90 mm × 70 mm (P 版)

技术规格

• 技术: 可调谐二极管激光吸收光谱（TDLAS）
• 目标气体: 甲烷 (CH4)
• 测量范围: 0–100 ppm
• 精度: ±(1 ppm + 2% 读数) @ 0–40℃; ±(2 ppm + 2% 读数) 在极端条件下
• 分辨率: 0.1 ppm
• 检测限: 1 ppm
• 响应时间: <30 s
• 数据速率: 1 Hz
• 电源: 12V ±10%；平均电流 ≤300 mA
• 输出: UART TTL 3.3V（可选 RS485/RS232）
• 工作范围: -20 至 60℃；0–98% RH（无凝结）
• 存储: -40 至 +85℃；0–98% RH（无凝结）
• 尺寸: 278×70×70 mm（标准）/ 278×90×70 mm（P 版）
• 设计寿命: >10 年
