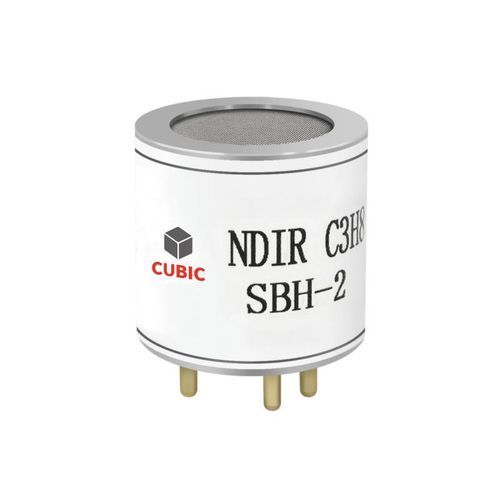

NDIR丙烷传感器 SBH-UL

泄漏检测监控

产品概述
Cubic SBH-UL Series 为工业级小型超低功耗 NDIR 丙烷（C3H8）传感器，专为电池供电的检测设备和低功耗监测终端设计。基于 LED 光源的双光束 NDIR 技术，平均工作电流<1 mA，同时在多测量范围内实现高精度检测。模块集成全量程线性化、数字 UART_TTL 输出及温度/湿度补偿；矩阵校准与高湿度报警机制提高了恶劣环境下的信号稳定性与可靠性。四系列模块化结构便于集成至便携式检测仪、无线监测终端等低功耗工业设备。防爆等级：Ex ia II C T4 Ga，适用于石化、化工、煤矿等行业的丙烷监测。

产品特点

• 基于 LED 光源的双光束 NDIR 技术
• 超低功耗 — 平均工作电流 < 1 mA
• 矩阵校准，确保全温区高精度
• 全量程线性化与出厂数字校准（UART_TTL）
• 内置温度和湿度补偿
• 响应时间快：T90 < 15 s
• 寿命长：> 10 年
• 防爆等级：Ex ia II C T4 Ga

规格（表）
原理：NDIR
测量气体：C3H8（丙烷）
测量范围：0-100% LEL（0 ~ 2.2% vol）
精度：0 ~ 1.10% vol（0 ~ 50% LEL）：±0.06% vol（±3% LEL）；1.10% vol ~ 2.20% vol（50% ~ 100% LEL）：±0.11% vol（±5% LEL）
分辨率：0.01% vol
响应时间：T90 < 15 s
输出：UART_TTL（2.5 ~ 3.3V）
工作条件：-40 ~ 70°C，0 ~ 98% RH（无凝结）
存储条件：-40 ~ 70°C，0 ~ 98% RH（无凝结）
供电：3.3 ~ 5.5V DC
工作电流：0.8 mA（@25°C，3.3V DC）；平均 < 1 mA
尺寸：直径 20 mm × 高 16.6 mm
引脚定义：提供 4 引脚或 5 引脚版本

技术规格

• 型号：SBH-UL Series
• 技术：基于 LED 光源的双光束 NDIR
• 目标气体：丙烷（C3H8）
• 测量范围：0-100% LEL（0 ~ 2.2% vol）
• 精度详情：±0.06% vol（0 ~ 50% LEL），±0.11% vol（50% ~ 100% LEL）
• 分辨率：0.01% vol
• 响应时间：T90 < 15 s
• 输出接口：UART_TTL（2.5 ~ 3.3V）
• 供电：3.3 ~ 5.5V DC
• 典型工作电流：0.8 mA（@25°C，3.3V DC）；平均 < 1 mA
• 工作 / 存储条件：-40 ~ 70°C，0 ~ 98% RH（无凝结）
• 尺寸：直径 20 mm × 高 16.6 mm
• 引脚选项：4 引脚或 5 引脚版本
• 耐久性：寿命 > 10 年
• 认证 / 安全：Ex ia II C T4 Ga（防爆等级）
