实验室测量系统 Gasboard-9806

用于汽车工业未指定高敏型

产品概述

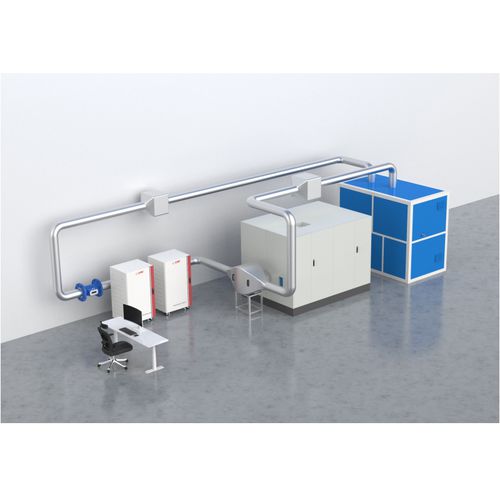

Gasboard-9806 是一套用于在受控条件下对制动磨损产生的颗粒排放进行标准化测量的完整解决方案。基于凝结粒子计数（CPC）技术，Gasboard-9806 可按照 UN GTR No.24 与 Euro 7 要求，对颗粒数和颗粒质量（PM10、PM2.5）进行高精度、可重复的定量。系统集成了用于可重复制动循环的惯性制动测功机、用于调节流量与采样条件的导管控制与颗粒采样子系统、用于测量直至10 nm 的 SPN 与 TPN 的 CPC 分析单元，以及用于协调与数据采集的主控制系统。Gasboard-9806 可对制动磨损颗粒排放进行稳定的动态基准测试，评估材料组分、制动器尺寸、工作循环及车辆应用对排放水平的影响。

目标用户与标准
适用于进行型式认证、生产一致性与研发评估的检测中心、整车厂与制动部件供应商。适配标准：UN GTR No.24 | Euro 7。

应用背景
制动磨损是交通非尾气来源颗粒物（PM）的重要组成。针对非尾气来源的监管日益加强，排放限值趋严。Gasboard-9806 为认证、生产一致性检测及科研提供符合标准的颗粒质量（PM10、PM2.5）与颗粒数（SPN10、TPN10）测量方法。

主要功能

• 采用凝结粒子计数（CPC）技术进行颗粒数测量，具有高灵敏度、精度与可重复性。
• 通过流体动力学仿真优化系统设计，减少颗粒损失并改善采样点的气溶胶混合均匀性。
• 支持 UN GTR No.24 与 Euro 7 的测试规范，提供用于认证与生产一致性检测的标准化测量能力。
• 通过专用 Cubic Instruments 软件实现 WLTP 制动循环的全自动执行，并生成符合 UN GTR No.24 的测试报告。
• 经大量实验室验证证明可靠，确保长期使用中的稳定运行与测量一致性。

技术规格
导管控制系统
流量控制范围：100–2000 m3/h
流量控制稳定性：≤±5%（设定值）
流量测量精度：≤±1.5%（读数）
冷却空气温度：23℃ ±2℃
冷却空气湿度：50% ±5% RH
冷却空气过滤装置：活性炭滤器与 H13 级颗粒滤器

颗粒采样系统
最大颗粒切割尺寸：2.5 µm 与 10 µm
滤纸采样温度：≥15℃；无冷凝
滤纸直径：47 mm
采样流量：16.7 L/min
采样流量控制精度：≤±2%（设定值）

颗粒数分析系统
测量原理：Condensation Particle Counting (CPC)
测量项：TPN10；SPN10
最大颗粒切割尺寸：2.5 µm
最小颗粒尺寸：10 nm；计数效率：10 nm：65% ±15%；15 nm：>90%
CPC 测量范围：0–100,000 #/cm3
CPC 测量精度：≤±10%
一次稀释倍数：10
二次稀释倍数：10–30
VPR 去除效率：>99.9%
响应时间：T90 < 5 s

特性 / 技术参数

• 型号：Gasboard-9806
• 测量技术：CPC 用于颗粒数；称重/滤膜采样用于 PM 质量（PM10/PM2.5）
• 颗粒尺寸范围：最低至 10 nm（10 nm 计数效率 65% ±15%；15 nm >90%）
• CPC 浓度范围：0–100,000 #/cm3；CPC 精度 ≤±10%
• 导管流量控制：100–2000 m3/h；流量稳定性 ≤±5%（设定值）；测量精度 ≤±1.5%（读数）
• 采样：滤纸 Ø 47 mm；采样流量 16.7 L/min；采样流量控制精度 ≤±2%
• 冷却空气条件：23℃ ±2℃；50% ±5% RH；过滤：活性炭 + H13 颗粒滤器
• 一次/二次稀释：一次 ×10；二次 ×10–30
• VPR 去除效率 >99.9%；系统响应时间 T90 < 5 s
