实验室测量系统 Gasboard-9806

用于汽车工业未指定高敏型

产品概述

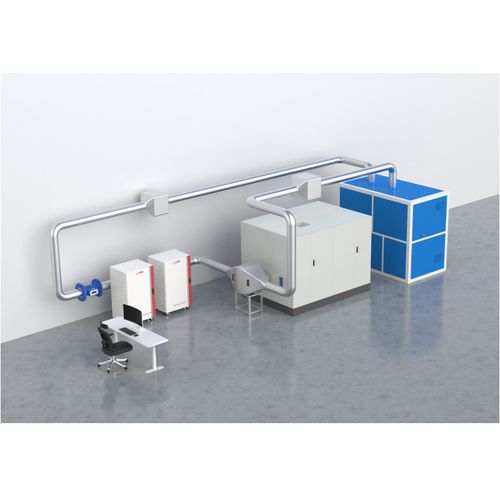

Gasboard-9806制动颗粒物排放测量系统为实验室级解决方案，用于在标准化条件下测量制动磨损产生的颗粒物排放。基于凝结粒子计数（CPC）技术，Gasboard-9806可定量10 nm及以上的粒子数（TPN/SPN）和PM质量（PM10/PM2.5），具有良好重复性，满足UN GTR No. 24和Euro 7要求。系统集成惯性制动测功机、风道与采样控制、CPC分析单元及主控与数据采集系统，实现稳定且可追溯的制动排放测量。

适用与目标用户
适用于开展型式认证、生产一致性检测与研发的整车厂、检测机构、认证机构及制动部件供应商。标准：UN GTR No. 24 | Euro 7。

应用背景
制动磨损已成为交通非尾气来源颗粒物的重要贡献者，受监管关注不断增加。Euro 7、UN GTR-24等法规要求对粒子数和质量进行标准化测量。Gasboard-9806提供面向未来的测量平台，用于评估材料、结构和工况对制动排放的影响。

产品特性

• 采用CPC技术进行高灵敏度粒子数测量，支持10 nm（SPN10、TPN10）检测。
• 基于流体动力学优化的风道与采样设计，降低颗粒损失，保证采样点气溶胶均匀性。
• 通过专用软件自动执行WLTP制动循环并生成符合UN GTR No. 24的测试报告。
• 集成一次/二次稀释及VPR，确保样品调理可靠，必要时去除效率>99.9%。
• 经实验室验证，保证长期稳定性与重复性。

技术规格
风道控制系统：流量范围 100–2000 m3/h；流量稳定性 ≤±5%（设定值）；流量测量精度 ≤±1.5%（读数）；冷却空气 23°C±2°C；湿度 50%±5% RH；活性炭+H13级颗粒过滤。

颗粒采样系统：切割尺寸 10 µm / 2.5 µm；滤纸直径 47 mm；采样流量 16.7 L/min；采样流量控制精度 ≤±2%；≥15°C 无冷凝。
