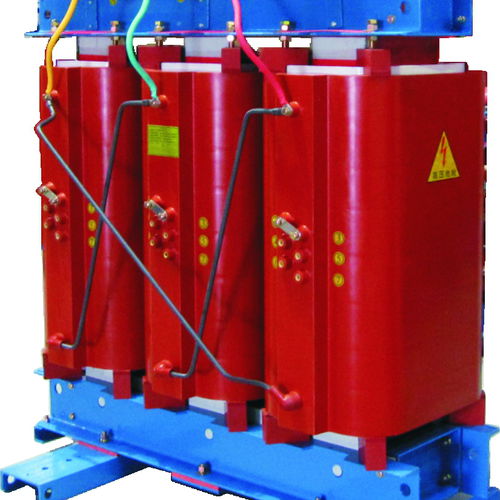

电力变压器 SCBH15 series

干式用于电网环氧树脂

型号 SCBH15 系列 基本参数高压绕组 “ 额定容量（千伏安）” 30 ～ 250030 ～ 2500 “ 额定工作电压（千伏）” 6 ～ 350.4 “ 短路阻抗（%）” 4/6/8 “ 频率（赫兹）” 50 “ 冷却模式” AN、AN/自动对焦 “ 绝缘等级” F/H “ 重量” 750 ～ 8100 ” 特点 “” 1. 线圈采用环氧树脂浇注，具有阻燃性能，达到标准 V0。 具有耐火性、无粉尘积聚、耐湿性好、耐化学性好、机械强度高、抗短路能力强等特点。 2. 高压线圈采用分段层式结构，低压线圈采用箔式绕组，加上先进的浇注工艺，可大大降低层间电压和部分放电，并增加突发短路抗能力。 3. 低压线圈的风管是蜂窝式的，沿周分布均匀。 线圈散热均匀，具有良好的散热效果。 同时，将低压线圈之间的管道扩大至铁芯，高压线圈扩大至低压线圈，这也有利于散热。 4. 对高压低压线圈进行真空浇注，浇注后采用高压站立工艺，使注塑树脂更加紧凑，完全消除线圈中的残留气泡，确保每个产品的部分放电低于 5PC。 “ 在 35kV、低于 35kV 的城市网和农村网的应用。 “ 运营经验” 22 年
