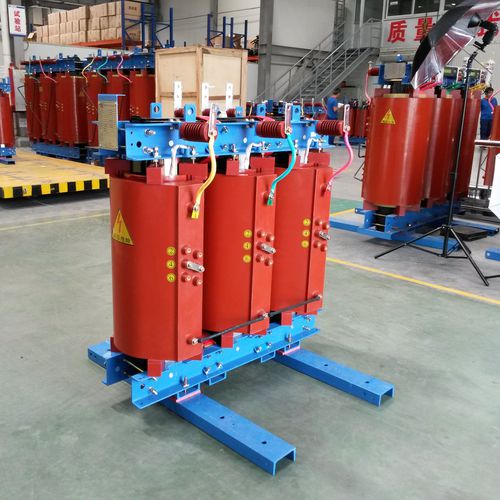

型号 ZLSC(乙)系列
基本参数高压绕组
“
额定容量(kVA)” 30 ~ 160030 ~ 1600
”
额定工作电压(kV)” 6 ~ 20 定制
“
短路阻抗(%)” 4 ~ 6 “
频率(赫兹)” 50/60 “
冷却模式” AN 或AN/AF
“
绝缘等级” F/H
“
重量 kg” — —
” 特点 "" 1. 线圈采用耐火性达到 V0 标准的环氧树脂浇注,具有阻燃、无尘积聚、防潮好、机械阻力好、机械强度强、抗短路能力等特点。
2. 将真空浇注到高压低压线圈上。 浇注后采用高压停滞工艺,使浇注树脂更加紧凑,消除线圈中残留的气泡,因此每组产品的部分放电应低于 5pC。
3. 如果集成结构为 pyknic 型,重心较低,可以降低噪音;铁芯采用优质冷轧晶取向硅胶钢板,具有分布良好的板宽、无波浪和低单位损耗的特点。 同时,采用梯子 5 接头结构,选择声学材料,达到更好的降噪效果。
4. 低压线圈风管是蜂窝型,沿圆周均匀分布。 线圈散热均匀,具有良好的散热效果。
5. 高压绕组与低压绕组之间有金属屏蔽,防止过压传递到低压绕组的危险。
“
应用广泛应用于水力发电厂和火力发电厂的静态激励系统。
“
操作经验 “20
---
