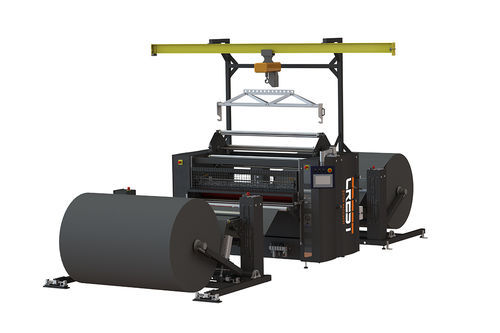

热压延机 EVO-1700

冷卷对卷纵切机

产品概述
Crest EVO-1700 将泡棉母卷放卷、对膜与粘合剂（热/冷）进行覆合、在同一道工序中按客户宽度分条并卷绕成完成的母卷。紧凑的卷对卷生产线集成放卷、两个覆合站、气动 crush-cut 分条单元与收卷，可由单一操作员通过一台触控 HMI 操作。

主要特性

• 一次连续通过：放卷 → 两个覆合站 → 分条 → 收卷
• 处理泡棉厚度 0.5–120 mm
• 最大作业宽度 1680 mm
• 两套独立驱动的覆合站，NIP 可控
• 第一上辊配 12 kW 短波红外预热单元；可经 HMI 0–100% 调光
• 覆合单元1上辊加热至 135 °C，适用于热熔（hotmelt）工艺
• 气动 crush-cut 分条刀（标准 5 刀，可扩展至 11 刀）
• 四位片材转盘（film carousel），带一体升降与 Autogrip 轴，换膜快速
• 可压缩材料采用舞者架控制张力（10–200 N）

适用场景

• 加工技术泡棉母卷的卷材加工企业
• 聚氨酯泡棉及其他可压缩泡棉基材
• 热熔覆合与热粘合工艺
• 压力敏感膜及粘合剂的冷覆合
• 同一通过内按客户宽度分条
• 需频繁换膜的高品种混线生产

运行与组成
生产线由放卷（电动摩擦制动、±100 mm 侧移、网对准销）、两个覆合站、气动 crush-cut 分条单元与收卷组成。覆合单元1 上下辊独立驱动，带电动 NIP 调整与高度/压力显示。单元2 以约 105% 摩擦耦合单元1，以维持受控张力。两单元采用 ø150 mm 硅胶辊（60° Shore），开口可达 120 mm。整线张力由舞者架控制 10–200 N。全部生产基于 ø76.2 mm（3 英寸）芯轴。

分条
采用气动 crush-cut 刀具分条。标配 5 把刀，可扩展至 11 把。最大分条厚度 20 mm，最大通过开口 120 mm。刀位具 ±50 mm 手轮侧向微调，确保成品宽度精度。

换型与装卸
四位片材转盘带 3 根备用 Autogrip 轴以加速换膜。轨道链式葫芦可将母卷（含葫芦最大载荷 250 kg）提升至 3 m，高度，运行速度 8 和 2 m/min。Smart PLC 配方程序可调用产品设置以缩短调试时间并保证可重复性。

保修
在签订服务协议的前提下提供 5 年保修。

技术参数

• 型号：EVO-1700
• 最大作业宽度：1680 mm
• 可处理泡棉厚度：0.5–120 mm
• 母卷直径（泡棉，最大）：ø1200 mm
• 母卷重量（泡棉，最大）：150 kg
• 膜/粘合剂宽度（最大）：1680 mm
• 膜/粘合剂厚度：0.05–0.5 mm
• 膜卷直径（最大）：ø300 mm
• 膜卷重量（最大）：80 kg
• 芯轴直径：ø76.2 mm（3 英寸）
• 最大覆合速度：15 m/min
• 红外加热：12 kW 短波 IR，HMI 可调 0–100%
• 上辊加热（单元1）：最高 135 °C
• 覆合辊：ø150 mm 硅橡胶，60° Shore，可开到 120 mm
• 张力控制：舞者架 10–200 N
• 分条类型：气动 crush-cut 刀（标配 5 把，最多 11 把）
• 最大分条厚度：20 mm
• 刀具侧向微调：±50 mm
• 收卷成品卷：最大 ø1200 mm、150 kg，3 英寸芯
• 放卷：电动摩擦制动、±100 mm 侧移、网对准销
• 片材转盘：4 位，3 根额外 Autogrip 轴
• 葫芦：链式葫芦，最大载荷 250 kg，提升至 3 m（8/2 m/min）
• 控制：Smart PLC 配方程序；单一 HMI
• 典型材料：技术泡棉、聚氨酯泡棉、可压缩基材、热覆合膜、压力敏感膜、热熔胶、保护膜、自粘层压材料、离型纸
• 保修：5 年（需服务协议）
