开放式喷漆间 CORAL

用于零件过滤式活性炭过滤

概述

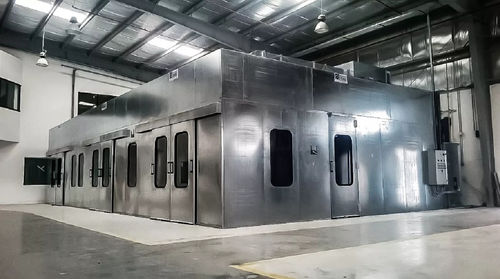

CORAL 加压喷漆房为模块化工业围护结构，旨在提供受控的喷漆、烘干和空气处理环境，并防止外界污染。可与 TECNODRY / EURODRY 干式喷漆房或 ZINCOVELO 水帘喷漆房集成，并可配置加压系统、CTA 空气处理装置、热风发生器及可选 KARB 活性炭后置过滤系统。

主要特点

• 用于喷漆、烘干和无尘生产环境的加压喷漆房
• 模块化夹芯板结构，可按需镀锌或喷漆
• 兼容 TECNODRY/EURODRY 干式舱和 ZINCOVELO 水帘舱
• 回风过滤天花确保处理后空气的均匀分布
• 可配 CTA 空气处理器或热风发生器以供给处理空气
• 带压力传感器及主/从变频器的自动电子压力控制系统
• 过滤后外气以恒定温度送入，保持正压
• 自动风量控制降低能耗
• 触摸屏控制，显示参数及滤芯状态
• 内部 IP65 照明（2×36 W），并支持多种门型选配
• 可选 KARB 活性炭后置过滤，用于有机溶剂和漆雾处理

技术说明
结构由模块化夹芯板组成，内外层为 1.5 mm 压制成型钢板，芯材为密度 80 kg/m³ 的岩棉绝热层。舱体尺寸示例：3×4、3×6、3×8、4×4、4×6、4×8、5×6、5×8、5×10、5×12、6×6、6×8、6×10、6×12 m；滤天花下净高 3 m。可配置项包括有玻璃/实体面板组合、双扇门 2 × 2.1 m H 或单扇门 1 × 2.1 m H、沿长边每 2 m 布置的 IP65 照明、过滤腔（plenum）、电控柜及与 AHU/热风机的接口等。

CTA 单元与 KARB 后置过滤
CTA 单元用于加压供气（可加热或不加热）；风量范围 6,000–26,000 m³/h（CTA1–CTA5），风机功率 3–7.5 kW，声级 69–74 dB(A)。KARB 活性炭单元处理漆雾气相污染：风量 9,500–29,000 m³/h，活性炭 330–550 kg，活性炭层厚 80 mm，最大面速 0.5 m/s，接触时间约 0.16 s；包含可再生波纹滤板和双进风风机。

运行原理
过滤的外气由 CTA 或热风发生器处理，经过滤腔以恒温注入舱内，形成正压以限制粉尘和外来污染物进入。含过喷的空气从喷漆舱前端被吸入至过滤系统，离心风机将处理后的空气排出室外。压力传感器输出 4–20 mA 或 0–10 V 信号至主变频器，由其协调从变频器以调节送、排风机。触摸屏可用于参数设定、监控及滤芯堵塞进程显示。

技术参数 / 规格

• 结构：模块化夹芯板，1.5 mm 压制钢板 + 岩棉 80 kg/m³
• 可用舱体尺寸：示例 3×4 至 6×12 m；滤天花下净高：3 m
• 门型：双扇 2 × 2.1 m H 或单扇 1 × 2.1 m H（可配置）
• 照明：2×36 W IP65，沿长边每 2 m 布置
• CTA：6,000–26,000 m³/h（CTA1–CTA5）；风机功率 3–7.5 kW；噪声 69–74 dB(A)
• KARB：9,500–29,000 m³/h；活性炭 330–550 kg；层厚 80 mm；最大速度 0.5 m/s；接触时间 0.16 s
• 烘干舱型：温度可调，最高可达 40°C
• 控制：触摸屏；压力控制通过传感器与主/从变频器实现
• 选项：滑动/折叠/开合门、检修舱口、过滤腔、KARB 后置过滤等
