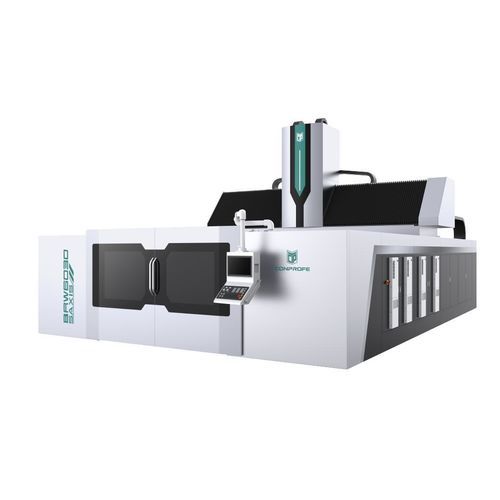

5轴CNC加工中心 BRW6030立式用于玻璃用于铝
添加到我的收藏夹
添加到产品对比表
产品规格型号
- 轴数量
- 5轴
- 卧式／立式
- 立式
- 加工材料
- 用于铝, 用于复合材料, 用于玻璃
- 结构
- 龙门式
- 主轴头
- HSK A-63
- 工具数量
- 40工具, 60工具
- 应用
- 用于航空工业
- 其他特性
- 高性能, 高精度, 高刚性
- X轴
6,000 mm
(236.22 in)- Y轴
3,000 mm
(118.11 in)- Z轴
1,250 mm
(49.21 in)- 转速
最少: 50 rpm
(314 rad.min-1)最多: 24,000 rpm
(150,796 rad.min-1)- 输出功率
37 kW
(50.31 hp)- X轴进给速度
最少: 1 mm/min
(0 in/s)最多: 25,000 mm/min
(16.4 in/s)- Y轴进给速度
最少: 1 mm/min
(0 in/s)最多: 25,000 mm/min
(16.4 in/s)- Z轴进给速度
最少: 1 mm/min
(0 in/s)最多: 25,000 mm/min
(16.4 in/s)- 放置精度
0.01 mm, 0.02 mm, 0.03 mm
(0.00039 in, 0.00079 in, 0.00118 in)- 重复精度
0.005 mm, 0.01 mm, 0.015 mm
(0.0002 in, 0.00039 in, 0.00059 in)- 总重量
75,000 kg
(165,346.7 lb)- 整体长度
10,000 mm
(393.7 in)- 整体宽度
7,000 mm
(275.6 in)- 总高度
7,300 mm
(287.4 in)
产品介绍
产品概述
产品亮点
应用案例
技术参数
型号：BRW6030-5AXIS
X/Y/Z轴行程：6,000 / 3,000 / 1,250 mm
工作台尺寸：6,000 x 3,000 mm
主轴锥度：HSK-A63
主轴转速：50 - 24,000 rpm
电机功率：37 kW
X/Y/Z轴快速进给速度：50,000 / 50,000 / 40,000 m/min
X/Y/Z轴进给速度：1 - 25,000 m/min
X/Y/Z轴定位精度：0.03 / 0.02 / 0.01 mm
X/Y/Z轴重复定位精度：0.015 / 0.01 / 0.005 mm
刀库容量（满载）：40（可选60）
机器净重：≈75,000 kg
机器尺寸（长 x 宽 x 高）：10,000 x 7,000 x 7,300 mm
CNC控制器：SIEMENS One（HEIDENHAIN可选）
- 龙门框架结构，运动部件经过合理设计以提升机床刚性和动态性能，适用于高精度加工
- 通过有限元分析（FEA）设计的热对称结构，有效降低长期生产周期中的热变形影响
- 采用具有良好减振性能的铸铁结构，提供出色的动态切削性能、稳定性与可靠性
- 通过FEA持续优化整体结构与刚性，确保长期尺寸稳定性
- X/Y/Z轴配备水冷系统，降低热对机床精度的影响
产品亮点
- 可选配FISCHER或KESSLER的高精度A/C铣头
- 标配编码器反馈与循环水冷主轴系统，保证主轴热平衡；连续高速运行后主轴轴向热伸长≤0.02 mm
- 所有机械及旋转部件均经过动平衡测试与处理
- X轴床身导轨、Y轴横梁导轨与Z轴主轴箱导轨采用柔性防护风琴罩
- 全封闭加工区，内壁不锈钢覆板可拦截90%以上的大颗粒粉尘
- 响应快速：瞬时启停，可调加速度及运行速度，适合快速且精确的运动需求
- 寿命长、维护成本低：传动无摩擦损耗或泄漏等问题，适合长时间运转与周期性任务
应用案例
- 专用于航空复合材料的高精度与高效率加工
- 典型材料：Nomex蜂窝、铝蜂窝、碳纤维复合材料、碳纤维预成型件、玻璃纤维、泡沫、凯夫拉、PBO纤维
技术参数
型号：BRW6030-5AXIS
X/Y/Z轴行程：6,000 / 3,000 / 1,250 mm
工作台尺寸：6,000 x 3,000 mm
主轴锥度：HSK-A63
主轴转速：50 - 24,000 rpm
电机功率：37 kW
X/Y/Z轴快速进给速度：50,000 / 50,000 / 40,000 m/min
X/Y/Z轴进给速度：1 - 25,000 m/min
X/Y/Z轴定位精度：0.03 / 0.02 / 0.01 mm
X/Y/Z轴重复定位精度：0.015 / 0.01 / 0.005 mm
刀库容量（满载）：40（可选60）
机器净重：≈75,000 kg
机器尺寸（长 x 宽 x 高）：10,000 x 7,000 x 7,300 mm
CNC控制器：SIEMENS One（HEIDENHAIN可选）
