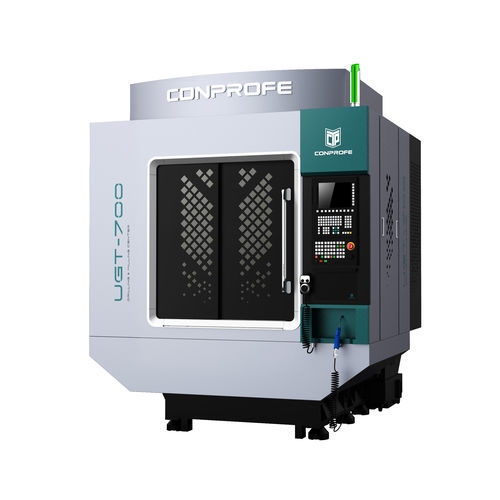

3轴CNC加工中心 UGT-700立式用于复合材料用于玻璃
添加到我的收藏夹
添加到产品对比表
产品规格型号
- 轴数量
- 3轴
- 卧式／立式
- 立式
- 加工材料
- 用于复合材料, 用于玻璃, 用于陶瓷, 石英, 用于硬脆材料
- 主轴头
- BT 30
- 工具数量
- 12工具
- 相关功能
- 攻丝, 钻孔
- 应用
- 用于模具, 医疗用途, 用于钛, 钢铁行业, 车用, 小型零件生产, 用于铝制型材, 用于小型工件, 板材, 用于铝材工业, 用于铝板, 用于生铁, 牙科
- 其他特性
- 高速, 高性能, 高效率, 紧凑型
- X轴
700 mm
(27.56 in)- Y轴
400 mm
(15.75 in)- Z轴
320 mm
(12.6 in)- 转速
19,200 rpm, 24,000 rpm
(120,637 rad.min-1, 150,796 rad.min-1)- 输出功率
15 kVA
(20.39 hp)- X轴进给速度
48 m/min
- Y轴进给速度
48 m/min
- Z轴进给速度
36 m/min
- 最大台面负荷
250 kg
(551 lb)- 工具重量(最大)
3 kg
(6.6 lb)- 放置精度
0.007 mm
(0.00028 in)- 重复精度
0.004 mm
(0.00016 in)- 总重量
3,500 kg
(7,716.18 lb)- 整体长度
2,000 mm
(78.7 in)- 整体宽度
2,490 mm
(98 in)- 总高度
2,750 mm
(108.3 in)
产品介绍
特点
1.全球首创的钻孔攻丝中心集成了超声波加工系统和 MQL
加工系统和 MQL 系统，实现无需冷却液的绿色加工
2.可提供冷却液直通式 BBT-30 超声波主轴，最高转速达 30,000rpm
3.多种刀库容量可供选择：21T/26T/30T/36T/30T+14T
4.定位精度为 5 微米，重复精度为 3 微米
5.主轴头至工作台的距离有多种选择：200-560 毫米（标准）、270-630/340-700 毫米（可选）
6.可提供 4 轴/5 轴旋转工作台
应用：
非常适合钻孔、攻丝和铣削小型板材、圆盘和外壳，适用于电子消费品、汽车、航空航天和医疗行业等。
---
