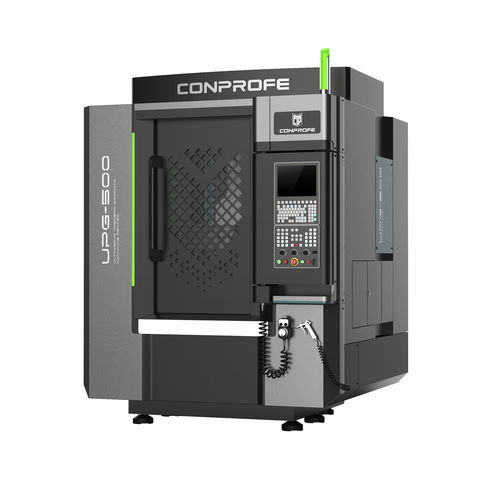

5轴CNC加工中心 UGP-500立式用于陶瓷石英
添加到我的收藏夹
添加到产品对比表
产品规格型号
- 轴数量
- 5轴
- 卧式／立式
- 立式
- 加工材料
- 用于陶瓷, 石英, 用于硬脆材料
- 主轴头
- HSK A-63, HSK-E40
- 工具数量
- 24工具
- 应用
- 用于石墨
- 其他特性
- 高性能, 铣刀, 高效率
- X轴
500 mm
(20 in)- Y轴
400 mm
(16 in)- Z轴
230 mm
(9 in)- 转速
30,000 rpm
(188,496 rad.min-1)- 输出功率
12 kVA
(16.32 hp)- 最大房间高度
230 mm
(9 in)- X轴进给速度
10 m/min
- Y轴进给速度
10 m/min
- Z轴进给速度
10 m/min
- 最大台面负荷
200 kg
(441 lb)- 工具重量(最大)
3 kg
(6.6 lb)- 放置精度
0.003 mm
(0 in)- 重复精度
0.002 mm
(0 in)- 总重量
3,500 kg
(7,716.18 lb)- 整体长度
1,805 mm
(71.1 in)- 整体宽度
1,890 mm
(74.4 in)- 总高度
2,350 mm
(92.5 in)
产品介绍
超声高速石墨加工中心
◆ 融入超声主轴技术
◆ 永磁同步主轴，热延伸小
◆ 采用多层防护和正压密封设计，有效防止石墨粉尘进入导轨和丝杆
◆ 高刚性横梁立柱龙门一体式床身结构设计，具有良好的精度保持性
◆ 可配置高精度光栅尺，全闭环控制
◆ 独特的丝杆装配工艺
产品亮点
◆ 汇专自主研发超声主轴，可有效减少切削阻力，延长刀具寿命、提高表面质量
◆ 配置高精度光栅尺，实现全闭环控制
◆ 刀库采用推拉式风琴防护门设计，保持刀库清洁，防止粉尘污染刀柄
◆ 可配备大功率吸尘装置，优化吸尘口设计增大吸力，同时预留进风口，保证机内清洁
