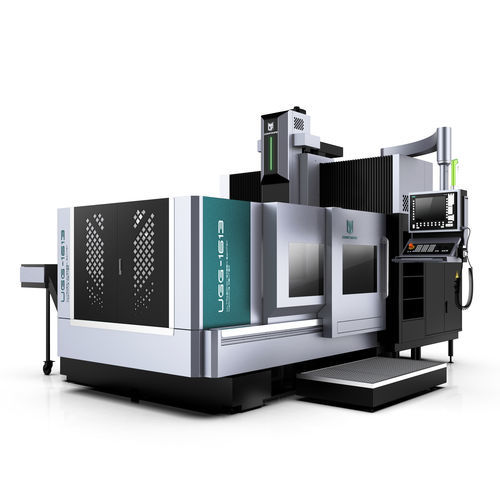

龙门式CNC加工中心 UGG-16133轴立式BBT40
添加到我的收藏夹
添加到产品对比表
产品规格型号
- 轴数量
- 3轴
- 卧式／立式
- 立式
- 结构
- 龙门式
- 主轴头
- BBT40
- 工具数量
- 24工具
- 应用
- 用于切割机, 用于汽车工业
- 其他特性
- 高速, 高性能, 高效率, 高精度
- X轴
1,600 mm
(63 in)- Y轴
1,300 mm
(51 in)- Z轴
600 mm
(24 in)- 转速
12,000 rpm, 15,000 rpm
(75,398 rad.min-1, 94,248 rad.min-1)- 输出功率
30 kVA
(40.79 hp)- X轴进给速度
10 m/min
- Y轴进给速度
10 m/min
- Z轴进给速度
10 m/min
- 最大台面负荷
3,000 kg
(6,614 lb)- 工具重量(最大)
8 kg
(17.6 lb)- 放置精度
最多: 0.02 mm
(0.001 in)最少: 0.015 mm
(0.001 in)- 重复精度
最多: 100 µm
(0.004 in)最少: 0.008 µm
- 总重量
14,000 kg
(30,864.72 lb)- 整体长度
4,450 mm
(175.2 in)- 整体宽度
4,300 mm
(169.3 in)- 总高度
4,230 mm
(166.5 in)
产品介绍
◆ 高速高精，Z轴采用双侧氮气平衡缸配重，X轴导轨垂直方向布置，实现高速、高精度加工。
◆ 清洁切削，可配置超声加工系统、微量润滑（MQL）系统，无需传统切削液，绿色环保。
◆ 应用广泛，适用于新能源汽车、船舶、冶金、石油化工、矿山机械、电力能源、塑料机械、工程机械、重工机械等大型、重型加工领域。
◆ 采用立柱、横梁固定，工作台移动的定梁式龙门结构，更适用于高速、高精度加工。
◆ 采用滚柱线性导轨和多滑块设计，在保证整机刚性的同时，具有良好的动态加工性能。
◆ Z轴采用双侧氮气平衡缸配重，可实现高速、高精度加工。
◆ X轴导轨垂直方向布置，使Z轴具有良好的刚性和精度稳定性。
◆ 两侧采用双螺旋排屑器、前侧采用链式排屑器布置，具有良好的排屑性能。
