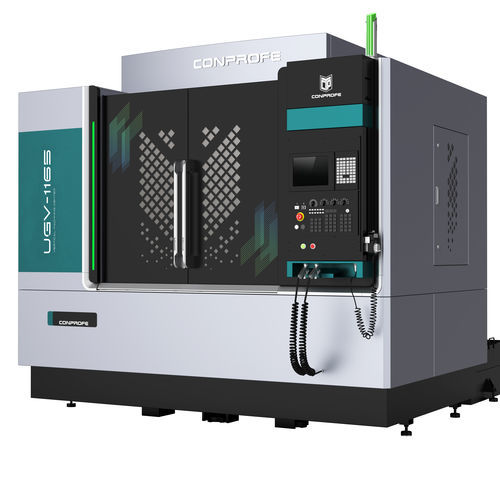

3轴CNC加工中心 UGV-1165立式BT40HSK A-63
添加到我的收藏夹
添加到产品对比表
产品规格型号
- 轴数量
- 3轴
- 卧式／立式
- 立式
- 主轴头
- BT40, HSK A-63
- 工具数量
- 24工具, 30工具
- 应用
- 用于模具工业, 医疗用途
- 其他特性
- 高性能, 高效率, 高精度, 超声波
- X轴
1,100 mm
(43.31 in)- Y轴
650 mm
(25.59 in)- Z轴
600 mm
(23.62 in)- 转速
最多: 18,000 rpm
(113,097 rad.min-1)最少: 9,600 rpm
(60,319 rad.min-1)- 输出功率
20 kVA, 22 kVA, 23 kVA
(27.19 hp, 29.91 hp, 31.27 hp)- X轴进给速度
10 m/min
- Y轴进给速度
10 m/min
- Z轴进给速度
10 m/min
- 最大台面负荷
800 kg
(1,764 lb)- 工具重量(最大)
8 kg
(17.6 lb)- 放置精度
0.008 mm
(0.00031 in)- 重复精度
0.005 mm
(0.0002 in)- 总重量
7,200 kg
(15,873.28 lb)- 整体长度
2,760 mm
(108.7 in)- 整体宽度
3,000 mm
(118.1 in)- 总高度
3,100 mm
(122 in)
产品介绍
特点
1.非常适合铣削、钻孔、镗孔、铰孔、反镗孔和攻丝
2.大扭矩、大功率超声波弹簧轴可用于大体积加工
3.配备 MQL 内部冷却技术，可降低成本，提高效率，在干式和湿式切削中均可正常工作
4.高刚性结构和高动态响应，适合高速加工
5.可配置高精度线性编码器，实现全闭环控制
6.提供三菱 M80 系统（标准）和 SIEMENS/FANUC 系统（可选
应用：
非常适合加工中小型外壳、板材、圆盘、阀门、壳体、模具和其他复杂零件，适用于精密零件、电子消费品、五金、汽车、医疗设备等行业。
---
