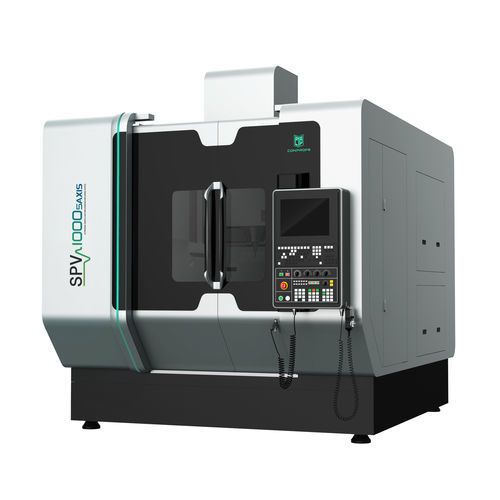

超声波CNC加工中心 SPV10005轴立式旋转台
添加到我的收藏夹
添加到产品对比表
产品规格型号
- 轴数量
- 5轴
- 卧式／立式
- 立式
- 结构
- 旋转台
- 加工材料
- 用于复合材料, 用于陶瓷, 石英, 用于硬脆材料
- 主轴头
- HSK-A100
- 工具数量
- 40工具
- 应用
- 用于切割机, 钻孔, 用于汽车工业, 自动更换工具, 用于航空工业, 医疗用途, 用于航空工程, 用于铝制型材, 用于航空航天业
- 其他特性
- 高速, 高性能, 高精度, 超声波
- X轴
1,250 mm
(49 in)- Y轴
1,250 mm
(49 in)- Z轴
1,000 mm
(39 in)- 转速
10,000 rpm
(62,832 rad.min-1)- 输出功率
110 kVA
(149.56 hp)- 工作台旋转(C轴)
360 °
- X轴进给速度
30 m/min
- Y轴进给速度
30 m/min
- Z轴进给速度
30 m/min
- 最大台面负荷
1,000 kg
(2,205 lb)- 工具重量(最大)
20 kg
(44.1 lb)- 放置精度
0.008 mm
(0 in)- 重复精度
0.005 mm
(0 in)- 总重量
25,000 kg
(55,115.57 lb)- 整体长度
3,400 mm
(133.9 in)- 整体宽度
4,350 mm
(171.3 in)- 总高度
4,220 mm
(166.1 in)
产品介绍
✅采用西门子 840Dsl 实现五轴联动加工，带 RTCP 功能
卓越的动态加工性能，高精度、高速度、高效率加工
✅通过 X/Y/Z/A/C 轴的高精度编码器实现全闭环控制
高配置链式刀库，容量大，换刀速度快，性能稳定。
高精度测头（可选），用于在线补偿
✅超声波功能（选配）可用于硬脆材料的高效加工。
应用：
非常适合对硬脆材料（陶瓷、蓝宝石、玻璃等）、碳纤维增强塑料和金属材料等几何形状复杂的工件进行高精度、高效率的五轴联动加工。
---
