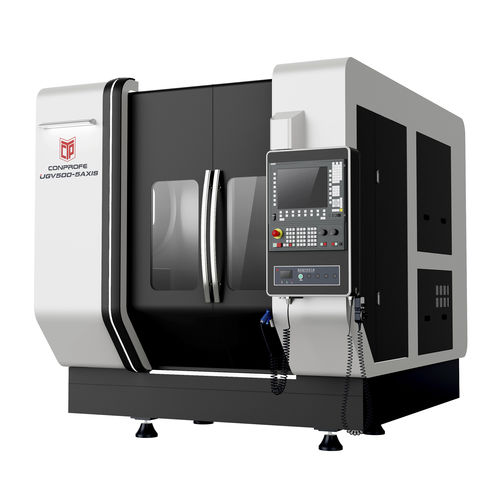

超声波CNC加工中心 UGV5005轴立式龙门式
添加到我的收藏夹
添加到产品对比表
产品规格型号
- 轴数量
- 5轴
- 卧式／立式
- 立式
- 结构
- 龙门式, 立柱, 旋转台
- 加工材料
- 用于钢材, 用于铝, 用于生铁, 铜用, 用于有色金属, 用于不锈钢, 用于复合材料, 用于塑料, 用于陶瓷, 用于玻璃, 石英
- 主轴头
- HSK A-63
- 工具数量
- 24工具
- 应用
- 自动更换工具, 用于切割机, 钻孔, 用于汽车工业, 用于航空工业, 用于模具, 用于大型工件, 用于模具工业, 重载, 用于小型工件, 医疗用途, 钢铁行业, 用于光学仪器, 牙科, 用于铝材工业, 用于钛, 用于航空工程, 大直径零件, 用于冲孔, 小型零件生产, 用于生铁
- 其他特性
- 高刚性, 高速, 生产, 高性能, 铣刀, 蚀刻, 高效率, 微加工, 超声波, 单头, 一体机, 紧凑型, 直接传动, 大功率, 高速, 高精度, CE
- X轴
520 mm
(20 in)- Y轴
520 mm
(20 in)- Z轴
460 mm
(18 in)- 转速
最多: 20,000 rpm
(125,664 rad.min-1)最少: 0 rpm
(0 rad.min-1)- 工作台旋转(C轴)
360 °
- X轴进给速度
20,000 mm/min
(13 in/s)- Y轴进给速度
20,000 mm/min
(13 in/s)- 最大台面负荷
300 kg
(661 lb)- 工具重量(最大)
6 kg
(13.2 lb)- 放置精度
0.004 mm
(0 in)- 重复精度
0.003 mm
(0 in)- 总重量
10,000 kg
(22,046.23 lb)- 整体长度
2,220 mm
(87.4 in)- 整体宽度
3,217 mm
(126.7 in)- 总高度
2,800 mm
(110.2 in)
产品介绍
西门子 840Dsl 5 轴联动系统（RTCP 功能）
具有超声波功能，可选配 MQL 功能
高速、高效、高精度
结构紧凑，体积小
应用：
用于加工硬脆材料（如陶瓷、玻璃、蓝宝石、石英、碳化硅、碳纤维复合材料等）和金属工件（如铝、铜、钢、铸铁等）
用于加工曲面和复杂结构的工件
应用行业：3C、航空航天、高端医疗、汽车、新能源、5G
标准配置：
冷却系统
集中自动润滑系统
主轴冷却器
接触式对刀仪
海德汉直线光栅尺
手轮控制器
电气柜 热交换器
吹风枪
LED 工作灯
三色报警灯
安全联锁
5 轴同步加工（带 RTCP 功能）
防碰撞系统
可选配置：
高精度 3D 探头
激光对刀仪
超声波振幅测量仪
永磁同步电主轴
油雾收集器
自动门
---
