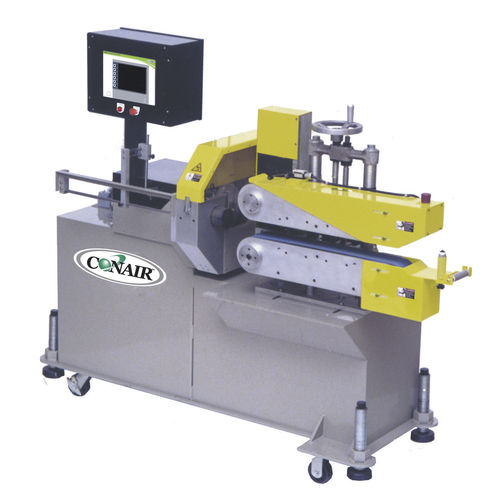

挤压生产线切割牵引设备 CPC series

概述
精确牵引并切割塑料和橡胶管、刚性管以及型材，满足精密公差并实现高速切割。组合牵引/切割机可提供多种牵引带宽度、切割能力和牵引扭矩选项，以满足不同需求。CPC 在工业应用方面有长期经验，具有易于设置和精确操作的特点。

特性

• 最佳视线监控 – 控件位于视线高度，易于操作。
• 切割电机便于维护 – 快拆罩可在维护时快速拆卸以便接近电机。
• 可视切割头 – 透明刀片防护罩允许在运行时观察旋转的切割头和刀片。
• 内置清洁 – 不锈钢刀片润滑盘在每次通过时清洁并润滑刀片；切割室带有排水接头。
• 受控的挤出物抓取 – 通过旋转调节开合带隙以调整带和控制张力。
• 材料居中导向 – 可调滚轮将材料引导进入带中。
• 精确牵引 – 伺服驱动均匀拉送并推进材料至切割头。
• 升级选项 – Emerson 3.25 Hp 速度型伺服 e-drive，±1/100% 速度调节，低速时更低扭矩，带英尺/分钟显示和累计长度计的串行操作接口。

在线齿轮箱减速器
相比传统皮带与滑轮设计降低维护需求；提高扭矩性能、侧向载荷能力并延长伺服电机寿命。

上下皮带护罩
保护使用者，在更换切割机皮带时可轻松拆卸。

标准触摸屏功能

• 全彩图形
• 大尺寸易读显示
• 可选择的切割模式、刀片速度和启动/停止功能
• 对伺服驱动的完全访问以便调优和维护

常见问题

• 更多扭矩与电机寿命 – Conair 的在线齿轮减速器在降低维护的同时提高扭矩。牵引驱动系统采用 CRM 和螺旋锥齿轮减速器。
• 直观的操作控制 – 易用的10英寸（254 mm）触摸屏，具高可视性图形、直观命令和大型弹出软键盘以便快速配方输入。
• 切割能力 – 可选带宽为3至4英寸（76.2至101.6 mm），名义牵引长度可达26英寸（660.4 mm）；示例能力列举至3.75英寸。

选项

• 带十圈电位器和数字速度显示的远程带速控制（含100 ft电缆）
• 电子累计长度计
• 数字皮带间隙传感器
• 切割扭矩升级至4.4 Hp 连续工况定位伺服控制器
• 用不锈钢切割头替代标准铝制切割头以增加惯性
• 第二轴滑动底座，为非切割过程提供对牵引带的无障碍访问
• 在按需和飞轮切割模式下均可变的刀片速度
• 跟随切割模式，操作员可编程切割长度和刀片计数；控制器使用编码器输入来配比切割头与牵引速度
• 用于端感模式的电眼和支架（用于切割4至24英寸长的刚性零件；需提供样件以用于应用和调试）
• 按圆形产品加工孔的不锈钢切割套
• 带毡垫和带视窗润滑瓶的刀片擦拭系统
• 带储液罐和喷嘴的套筒润滑喷雾系统（需客户提供加压空气接口）
• 多长度和批次（在定时器和编码器模式下可添加最多三种附加长度及其批次数）
• 主机微处理器接口连接和定时器模式

资源

• CPC Models Puller/Cutter 手册（站点列出资源）
• 完整设备目录（站点列出资源）
• 完整规格表：TPEX003-1025-CPC-Puller-Cutter.pdf

技术规格

• 型号 / 系列: CPC Models (Combination Puller/Cutter)
• 切割能力标称至 3.75 英寸
• 可用皮带宽度：3 至 4 英寸（76.2 至 101.6 mm）
• 名义牵引（拉）长度至 26 英寸（660.4 mm）
• 牵引驱动：伺服驱动（可升级选项包括 Emerson 3.25 Hp velocity servo e-drive）
• 可选切割扭矩升级：4.4 Hp 连续工况定位伺服控制器
• 控制界面：10 英寸（254 mm）全彩触摸屏，支持配方与伺服调优访问
• 切割头：标准铝制（可选不锈钢切割头以增加惯性）
• 刀片维护：不锈钢刀片润滑盘带排水接头；可选刀片擦拭系统
• 驱动减速器：在线齿轮箱减速器（牵引驱动采用 CRM 与螺旋锥齿轮减速器）
• 材料：适用于塑料与橡胶管、刚性管与型材；提供用于切割波纹塑料的皮带选项
• 端感与长度控制：可选电眼用于端感；跟随切割与定时器/编码器模式用于长度控制
• 套筒选项：按圆形产品孔加工的不锈钢切割套；可用套筒润滑系统
• 附加功能：远程带速控制、电子累计长度计、数字皮带间隙传感器、多长度/批次能力、主机微处理器接口
