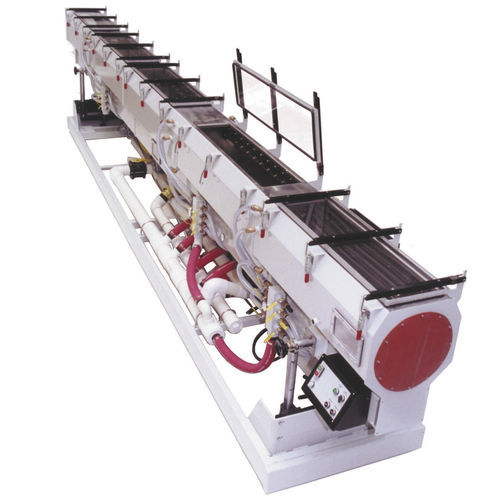

挤压成型冷却槽 MSBHI series

型材管道喷水雾化式

概述 Conair MSBHI Series 喷淋冷却罐为管材、管子和型材挤出件提供高压、高强度的喷雾冷却。与浸没式水槽相比，MSBHI 喷淋罐产生的湍流滴冲冷却能更快带走热量，避免在大截面工件上形成隔热水膜，从而在更小占地面积内实现更快的冷却。

主要特点

• 高强度、高压喷雾，实现管材、管子和型材挤出件的快速且占地小的冷却
• 内置水分配系统，每个喷淋腔配独立阀门；独立喷杆可调节喷射方向，以针对不同产品几何形状优化冷却
• 快速排放阀便于快速排水和维护
• 罐体、储水箱和滴水盘为不锈钢；其余表面涂漆以提高耐腐蚀性
• 提供多种罐长和腔体配置，以满足不同挤出线需求

常见咨询事项

• 操作：各腔体配专用给水阀、独立喷杆和快速排放阀，简化调试与维护
• 材质：与水接触的关键部件（罐体、储水箱、滴水盘）为不锈钢以提高耐腐蚀性
• 罐长/配置：型号覆盖从16 ft（4.9 m）双腔到24 ft（7.3 m）三腔

可选项

• 上罐或储水箱用温度计
• 7.5 Hp 循环水系统，含高性能不锈钢钎焊板式换热器 — 适用于挤出速率低于600 lb/hr；基于45 °F 冷却器和每次向换热器30 gpm 流量，额定为40 psi 下180 gpm。含3" 涡轮过滤器，额定200 gpm
• 10 Hp 循环水系统，含高性能不锈钢钎焊板式换热器 — 适用于挤出速率低于800 lb/hr；基于45 °F 冷却器和每次向换热器45 gpm 流量，额定为40 psi 下220 gpm。含两个3" 涡轮过滤器，每个额定200 gpm
• 额外2" 或 3" 涡轮过滤器，带三通阀和两个止回阀，实现清洁时的在线切换
• 内置导轨系统，带电子执行器，行程36"，单速0.6 in/s；可选交流变频器和选择开关以实现0.2 in/s 慢速
• 由7.5 Hp 电机驱动的5 Hp 液环真空泵（72 cfm），真空度可达20 in Hg；单台泵为所有腔体及共用集成储罐供给
• 带锁线喷嘴的 belt‑on‑air 擦拭腔
• 用于实心型材的特殊滚轮支撑系统

产品资料

• MSBHI Series Water Spray Tanks 操作手册
• 完整设备目录
• 完整规格表：TPEX004-0624 - MSBHI Series Water Spray Tanks (spec sheet)

技术规格

• 系列/型号：MSBHI Series
• 冷却方式：高压水喷雾（高强度喷雾罐），通过湍流冲击冷却
• 罐体材料：罐体、储水箱和滴水盘为不锈钢；其他表面涂漆以提高耐腐蚀性
• 罐长/配置：可选 16 ft（4.9 m）双腔至 24 ft（7.3 m）三腔
• 循环水选项：7.5 Hp 系统（适用于 < 600 lb/hr 挤出）— 在45 °F 冷却器、向换热器30 gpm 的条件下，额定为40 psi 时180 gpm，配3" 涡轮过滤器（200 gpm）
• 循环水选项：10 Hp 系统（适用于 < 800 lb/hr 挤出）— 在45 °F 冷却器、向换热器45 gpm 的条件下，额定为40 psi 时220 gpm，配两个3" 涡轮过滤器（每个200 gpm）
• 过滤选项：额外2" 或 3" 涡轮过滤器，带三通阀和两个止回阀以实现在线切换
• 导轨/执行器：内置导轨系统，电子执行器，36" 行程，单速0.6 in/s（可选 AC 变频器实现0.2 in/s）
• 真空选项：由7.5 Hp 电机驱动的5 Hp 液环真空泵，72 cfm，真空度可达20 in Hg；单台泵为所有腔体和共用集成储罐供气
• 配件：带 lock‑line 喷嘴的 belt‑on‑air 擦拭腔；用于实心型材的特殊滚轮支撑系统
