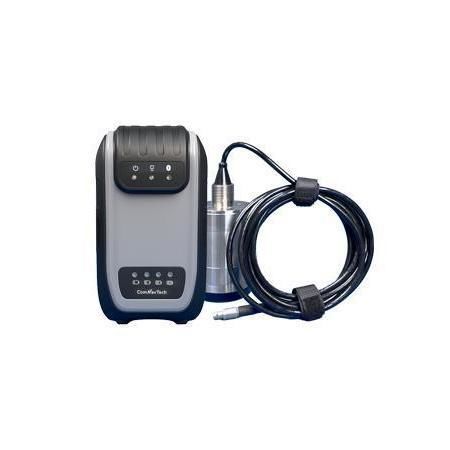

紧凑型回音测深术 HYD10

单束

概述

ComNav 的 HYD10 是一款便携式回声测深仪，适用于自动深度测量与水深调查。基于工业级 Linux 平台，支持 RTK 数据输入与无线连接，简化现场工作流程，提供稳定的高分辨率深度数据。

主要特性

• 高精度测深：分辨率 1 cm，深度精度 ±1 cm + 0.1% × h
• 轻便便携，便于快速部署
• 无线连接：Bluetooth 5.0 和 WiFi，用于移动设备连接和 RTK 集成
• Survey Master 软件集成深度与定位工作流
• 探头 316 不锈钢，防护等级 IP67
• 3400 mAh 锂电池，续航约 8 小时

功能细节

• 高精度：采用新一代超声波处理算法与高信噪比电路设计，能精确识别浅水变化和水下障碍物。
• 集成工作流：Survey Master 将水深测量模块与 RTK 测量结合，生成同步的“深度+定位”数据，无需切换系统。
• 无线便捷：主机与移动设备通过稳定的 Bluetooth 连接，RTK 可通过 WiFi 快速集成，避免传统有线布设带来的故障点。

参数 / 技术规格

• 外观尺寸

  • 尺寸：主机 137 × 72 × 50 mm；换能器 Ø70 mm × H105 mm
  • 设备重量：1.2 kg
  • 存储温度：-40°C 至 +70°C
  • 工作温度：-20°C 至 +60°C
  • 按键：电源键
  • 材料、防尘防水：探头 316 不锈钢；IP67
  • 功耗：5 W
  • 锂电池：3400 mAh，工作时间约 8 小时
  • 外接电源：DC 9–28 V
• 性能

  • 工作频率：200 kHz
  • 最大采样率：30 Hz
  • 测深范围：0.3–200 m
  • 深度精度：±1 cm + 0.1% × h（h = 水深）
  • 分辨率：1 cm
  • 声速调整范围：1300–1700 m/s
  • 波束角：6°
  • 最大发射功率：300 W
• 通信

  • 数据类型：NMEA（SDPT / SDDBT）
  • 操作系统：Linux
  • 接口 / 端口：RS232 / 换能器接口
  • 蓝牙：BT5.0，向下兼容 BT2.x
