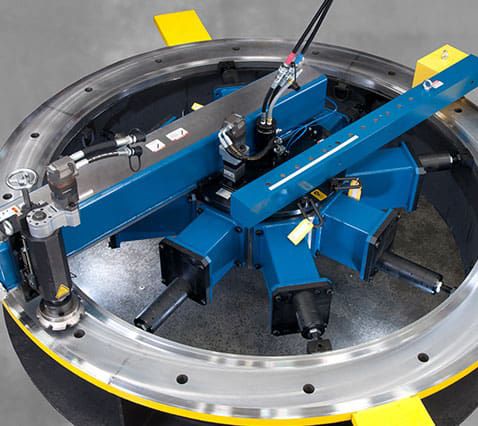

内夹法兰端面加工机 FF8200

液压气动

概述 CLIMAX FF8200 是为大型法兰端面加工和现场重型工业应用设计的法兰端面铣床。其刚性结构、便捷定位和稳定转速可在超大直径法兰上确保平整、精确的加工表面。该机可用于内径安装、外径安装或面安装，适用于发电、石油与天然气、风电塔和重型制造领域。

产品优势

• 坚固的机床设计：大型重载轴承与超大齿圈提供高扭矩能力和加工刚性，可在螺栓孔图案上加工并产生精细表面。
• 灵活多用：刀具头可360°旋转，用于倒角、O 型圈槽和其他角度面；气动进给箱实现径向与轴向进给，远程可调、无级变速进给（0.002–0.035 in/rev = 0.0508–0.889 mm/rev）；可逆进给箱及手动进给以便快速定位；可选配精密下压滚珠丝杠用于铣削。
• 快速安装与现场维护：模块化设计、可拆卸夹紧系统（便于面装）、快速调节的调平脚件便于运输、安装与拆卸。

规格 SPECIFICATIONS | INCH | METRIC
端面加工直径 | 45 – 120 in | 1143 – 3048 mm
铣削直径 | 45 – 120 in | 1143 – 3048 mm
ID 安装直径 | 45 – 120 in | 1143 – 3048 mm
OD 安装直径 | 89.8 – 136.4 in | 2280.9 – 3464.6 mm
动力选项 | 气动或液压 | 气动或液压

功能 / 技术规格

• 型号：FF8200
• 端面和铣削范围：45–120 in（1143–3048 mm）
• ID 安装范围：45–120 in（1143–3048 mm）
• OD 安装范围：89.8–136.4 in（2280.9–3464.6 mm）
• 刀具头旋转：360° 全旋转
• 进给系统：远程可调的气动进给箱；无级变速进给 0.002–0.035 in/rev（0.0508–0.889 mm/rev）
• 进给能力：径向与轴向进给；可逆进给箱；支持手动进给
• 驱动选项：气动或液压
• 可选项：可拆卸夹紧系统用于面装、精密下压滚珠丝杠铣削选件、用于热交换器修复的后端附件
• 设计要点：重载轴承、超大齿圈、模块化结构、快速调节调平脚
