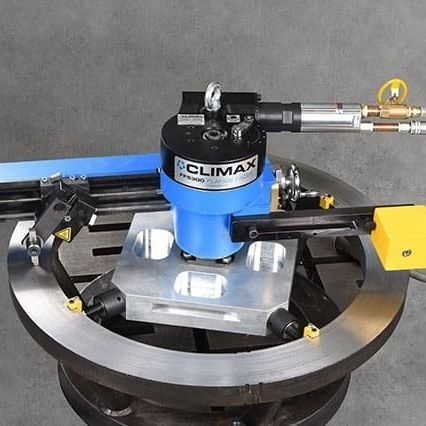

便携式法兰端面加工机 FF5300

内夹气动

概述 CLIMAX FF5300 法兰端面机是一款紧凑、高性能的法兰端面机，采用模块化设计和可互换的旋转臂，将端面能力扩展到 40 英寸（1,016 毫米），同时保持精确控制和表面光洁度。FF5300 设计用于快速安装和简单操作，可对阀门、管道和泵法兰进行端面加工、坡口加工和车削，适用于车间和现场作业。它所需的最小回转直径为 22.75 英寸（577.9 毫米），端面加工范围为 5.7 至 40 英寸（144.8 至 1,016 毫米）。 产品优势

• 加工性能：重型加工臂可在整个机床范围内提供刚性、一致的切削。
• 气动 2.4 HP 电机可提高速度和金属去除率。
• 模块化：可互换加工臂可在狭窄空间内操作，加工范围从 5.7 英寸（144.8 毫米）扩展到 40 英寸（1,016 毫米）。
• 可变轴向和径向进给速度控制，便于操作员进行直接调整和一致的刀具啮合。
• 刀头和刀头可 360° 旋转，以便进行倒角、O 形圈槽、RTJ 槽和透镜环等角度加工。
• 可调节卡盘系统和快速连接卡盘脚，实现快速安装。
• 可调节的加工和配重臂允许所需的回转间隙和近乎完美的旋转平衡。
• 安全功能：自动进料，使操作员的双手保持畅通；低压安全联锁，防止空气损失后意外重启；E-stop，用于快速停止和受控重启。
• 轻型模块化组件，便于运输；据报告，比同类法兰刨削机轻约 45%。 技术规格
  • 型号：FF5300
  • 朝向直径（标准）： 5.7 - 32 英寸 / 144.8 - 812.8 毫米
  • 面向直径（带加长臂）： 5.7 - 40 英寸 / 144.8 - 1,016 毫米
  • ID 安装直径：5.7 - 35.8 英寸 / 144.8 - 909.3 毫米
  • OD 安装直径：仅 ID 安装
  • 最小回转直径（标准）： 22.75 英寸 / 577.9 毫米
  • 最小回转直径（带加长臂）： 26.25 英寸/666.8 毫米
  • 动力选项：气动（2.4 HP 电机）
  • 刀柄：最大可接受 0.5 英寸（12.7 毫米）方形刀柄（高速钢或硬质合金）
  • 工作范围： 5.7 - 40 英寸（144.8 - 1 016 毫米），取决于配置
  。
