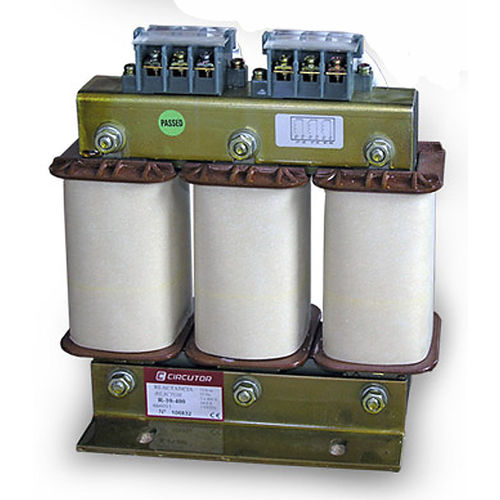

三相谐波过滤器 RX - RBX series

电路具有一个标准范围的抑制反应器 p = 7 ％，与 189 赫兹的谐振频率为 50 赫兹网络（或按要求 227 赫兹为 60 赫兹网络）。 这是最常用的调谐值，以避免第五谐波及以上的谐波产生任何共振。 该组电容器-反应器吸收部分电流的第 5 谐波和作为一个抑制滤波器用于更高的频率。 在某些装置中，其他值 p% 是必需的，例如 5.6 ％（210 赫兹），6 ％（204 赫兹），14 ％（134 赫兹），等等。电路可以根据需要构建反应堆，这将适应任何额定功率，p ％，电压和频率。 R 型低功耗反应器采用低损耗板制成，并用铜导体盘绕。 通过适当的端子实现连接。 在额定功率较高的情况下，使用具有磁板核和多重钢芯的 RB反应器，具有优异的特性和低损耗比。 使用铝带线圈（或铜带，按需提供），输入和输出连接通过板运行。 R 型和 RB型反应器都具有真空清漆密封，以增加绝缘性，提供更大的机械阻力并降低噪音水平。
