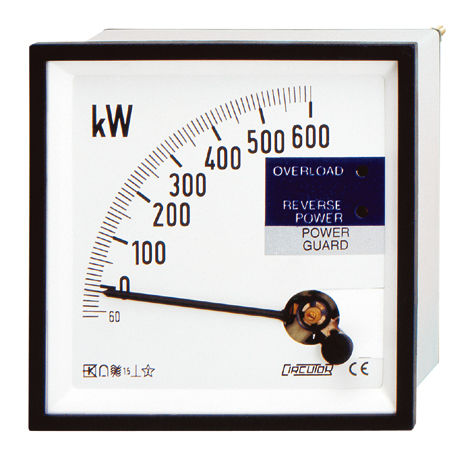

有功功率瓦特表 PGR series

模拟面板式三相

前面板上的电子仪器（96x96），用于保护发电机免受过载和反功率的影响。该仪器由一个带有模拟输出的功率转换器组成，与带有2个继电器的指针指示器相连。该装置不断地测量和显示系统的功率（在4个象限内测量），当功率超过设定的跳闸值时，发送一个报警信号。警报通过激活输出继电器来显示。前面板上的两个LEDS可以用来查看输出继电器的状态。刻度是可以交换的。 应用 该仪器有两个独立的继电器：一个过载继电器和一个反向电源继电器。 过载保护 该保护具有以下特点。 跳闸点可在0到100%的标度基础功率之间调整 滞后可在1到50%的基数之间调节 延迟可在0到30秒之间调节 反向功率保护。在各种发电机并联的情况下，在确定的情况下（"电动化"），一个发电机可以开始消耗电能并作为电机工作。当满足这些情况时，继电器被激活。 该保护系统具有以下特点：跳闸点可在0到20%的规模基本功率之间调整。 继电器联锁*（锁定）：当满足报警条件时，继电器被激活，直到仪器的辅助电源没有关闭（即使报警条件消失）。 故障安全：继电器的旁路位置与触发报警时相同。因此，当辅助电源被关闭时，该装置会发出警报。 * 该系统可以根据需要提供无继电器联锁（闩锁）。
