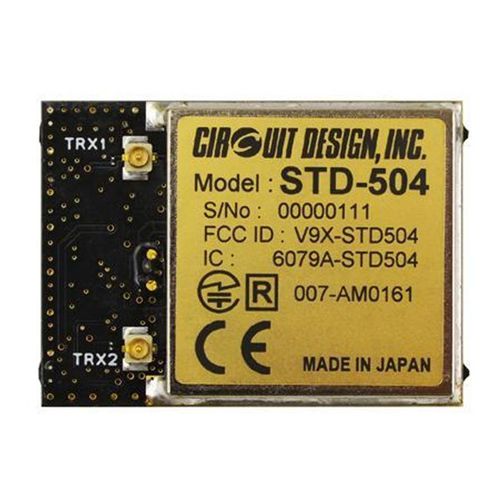

DSSS收发器 STD-504

2.4Ghz无线电RF

概述
STD-504 是一款用于工业遥测与远程控制的紧凑型 2.4 GHz DSSS 无线收发器。模块集成真正分集接收和发射分集，在拥挤的 2.4 GHz 频段仍能保持可靠链路。支持低功耗与电池供电，提供透传的 RF 数据接口供用户协议使用，并可通过 UART 命令进行配置。

认证
符合 EN 300 328、美国 FCC Part 15.247、加拿大 ISED RSS-210 及日本 ARIB STD-T66，支持全球部署。

特点

• CE、FCC、ISED 和 ARIB 符合性认证
• Direct Sequence Spread Spectrum (DSSS) 调制
• 通过 CHC 引脚控制的频道步进选项
• 真正分集接收机（内置两路接收电路）
• 发射机分集
• 通过专用 UART 命令设置模块
• 透传 RF 数据通信接口（DO/DI/CLK）
• 低功耗设计，支持电池供电；75 个信道
• 视距通信距离（LOS）：300 m
• 板载温度传感器

应用

• 工业遥控
• 遥测系统

规格（概要）

• 适用标准：EN 300 328；FCC part 15.247；ARIB STD-T66；ISED RSS-210
• 通信方式：单工（Simplex）
• 传输方式：Direct sequence spread spectrum
• 发射类型：F1D（FSK）
• 频率：2402.5 至 2476.5 MHz
• 信道间隔：1 MHz
• RF 数据速率：19.2 kbps
• 芯片速率：288 kcps
• RF 接头：MHF x 2
• 扩频码：15 芯片（M 序列：111101010001100）
• 工作温度范围：-30 至 +70 °C（无结露）
• 供电电压：3.3 至 5.0 V DC（绝对最大 5.5 V）
• 供电电流：发射 TX 55 mA typ.; 接收 RX 60 mA typ.
• 尺寸：40 x 29 x 5.5 mm
• 重量：10 g
• RF 输出功率：< 10 mW (e.i.r.p.)
• TX 数据输入：数字 L = GND，H = Vref
• RF 输入电平（RX）：< -13 dBm
• 接收机灵敏度：-93 dBm（19.2 kbps，BER 0.1%）
• RF 数据接口端口：DO / DI / CLK（数据速率 19.2 kbps；同步：CLK）
• 命令接口端口：TXD / RXD（UART 通信，RS232C 格式；异步）
• 支持的 UART 速率：19.2 k / 38.4 k / 57.6 kbps
• 流控：无
• 其他 UART 参数：数据长度 8 位；校验：无；停止位：2
