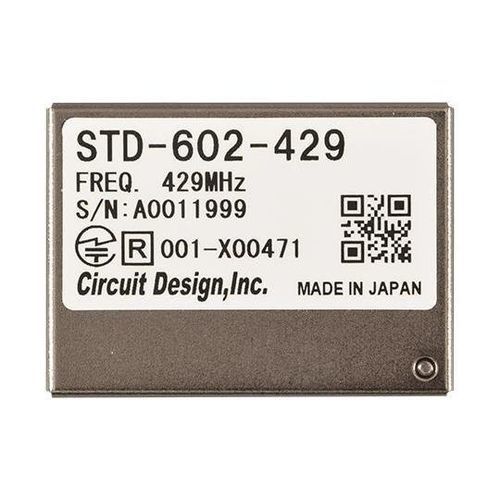

多通型无线电模块 STD-602-429

UHF窄带式

超高频调频窄带紧凑型无线电模块 STD-602-429 适用于在 429 MHz 频段工作的工业遥控和遥测应用。该模块面向日本市场，具有结构设计型式认证（Giteki 标志），这意味着使用该模块无需无线电许可证或注册。STD-602-429 具有简单的串行接口，允许使用自定义通信协议。射频功率、数据速率和信道可通过专用串行命令进行设置。根据日本法规的要求，还实现了载波感应功能并可自动执行。 符合 ARIB STD-T67 标准含有建筑设计类型认证（Giteki 标志）429 MHz 频段小巧 36 x 26 x 6.1 mm低功耗运行 - 27 mA（TX 10 mW / 3 V）- 17 mA（RX）透明接口用于数据输入和输出命令控制接口应用：工业遥控系统遥测系统监控系统 规格： 适用标准ARIB STD-T67类型获得的结构设计认证（Giteki 标志）通信方式复用、半双工发射类型F1DFSK窄频频率429.246875 至 429.915625 MHz射频通道数40通道79通道96通道4,800 bps2,400 bps（TX 5、10 mW）2,400 bps（TX 1 mW）通道步进12.5 kHz6.25 kHz4,800 bps2,400 bps 射频比特率4,800 / 2,400 bps 供应电压3.0 至 5.0 V DC 供应电流27 mA typ. （TX 10 mW）17 mA typ. （RX） 工作温度范围-20 至 +65 °C 尺寸36 x 26 x 6.1 mm 重量13 g 发射机部件： 射频输出功率 10 / 5 / 1 mWC 导通 50 欧姆偏差+/-2.4 kHz+/-1.2 kHzPN9 4,800 bpsPN9 2,400 bps 杂散发射< -27 dBm 相邻信道泄漏功率> 40 dBcPN9 2,400 / 4,800 bps 接收机部分： 接收机类型单超外差最大输入电平 10 dBm 接收机灵敏度-114 dBm (4,800 bps)BER 1% 相邻信道选择性 50 dB (4,800 bps)+/-12.5 kHz 阻塞 75 dB+/-1 MHz 杂散辐射< -54 dBm 接口： 数据接口（DI/DO）L = GND H = VCC，异步透明命令接口（TXD/RXD）UART 19,200 bps8 数据位，无奇偶校验，1 停止位 主要特性/技术指标符合 ARIB STD-T67 结构设计类型认证（Giteki 标志） 频率：429.246875 至 429.915625 MHz 射频输出功率：10 / 5 / 1 mW 数据传输速率：4,800 / 2,400 bps 电源电压：3.0 至 5.0 V DC 电流消耗：27 mA（TX），17 mA（RX） 工作温度：-20 至 +65 °C 尺寸：36 x 26 x 6.1 mm36 x 26 x 6.1 毫米 重量：13 克 透明和指令控制接口 实现载波传感功能
