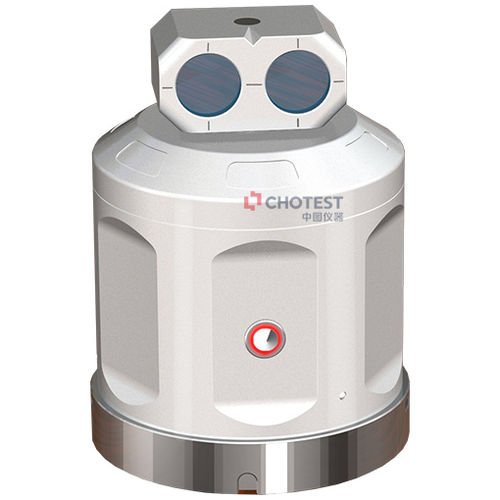

旋转轴校准器 WR50

激光用于机器自动

详细信息 回转轴测量原理： 　　回转轴测量需借助WR50自动精密转台，与SJ6000角度测量配合使用。将WR50连接到回转轴上，作为测角标准器，WR50可实现0~360°的角度测量范围，±1″的测量精度，最高转速为10rpm。 假设回转轴转动了5°，相连的WR50则反转5°，相对于SJ6000角度测量而言并未产生角度偏转，基于该原理即可实现回转轴0~360°的高精度测量。 　　回转轴测量软件会将WR50的角度值和SJ6000角度值合并进行计算，作为回转轴实际转动的角度值。 回转轴测量配置及使用方法： 　　回转轴测量配置主要由SJ6000主机、角度镜组、WR50自动精密转台、SJ6000静态测量软件等组件构成。 恳请注意：因市场发展和产品开发的需要，本产品资料中有关内容可能会根据实际情况随时更新或修改，恕不另行通知，不便之处敬请谅解。
