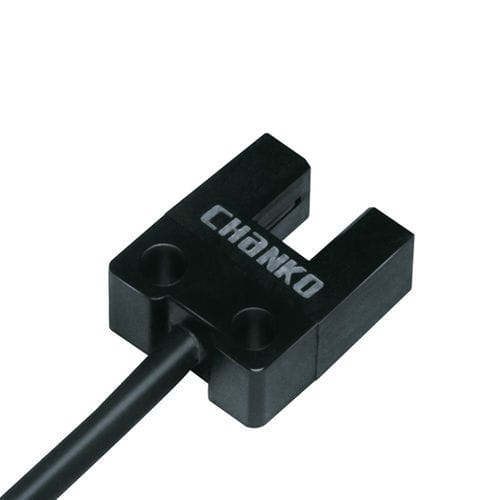

路障式光电探测器 CPG-TF05N3U红外塑料小型物件
添加到我的收藏夹
添加到产品对比表
产品规格型号
- 类型
- 路障式
- 光纤束种类
- 红外
- 其他特性
- 塑料
- 应用
- 小型物件, 物流
- 最大范围
最多: 5 mm
(0.2 in)最少: 0 mm
(0 in)
产品介绍
产品系列
产品要点
产品附件
标准检测物
材质
机械 / 电气参数
适用环境
推荐应用
规格 / 技术参数
- CPG 系列 — 槽形（U 型）对射光电传感器
产品要点
- 检测距离：0~5 mm
- 产品结构：槽形（U 型），槽宽 5 mm
- 检测原理：对射（穿透式）
- 线缆长度：1 m（成型电缆）
- 检测方向：凹槽面
- 响应频率：1000 Hz
- 响应时间：500 µs
- 光源类型：红外光
- 输出方式：NPN NO/NC
- 电源电压：DC 5~24 V
产品附件
- 使用说明书、合格证
标准检测物
- 不透明物体，尺寸大于 2 × 0.8 mm
材质
- 外壳：PBT
- 透光件 / 投光部 / 收光部：聚碳酸酯
- 电缆：PVC
机械 / 电气参数
- 输出方式：NPN NO/NC
- 电源电压：DC 5~24 V
- 供电方式：直流四线式
- 防护等级：IP50
- 连接方式：成型电缆
- 信号类型：开关量
- 动作模式：Light ON / Dark ON
- 消耗电流：小于 35 mA
- 指示灯：红色 LED（入光时亮）
- 保护电路：短路保护
- 残留电压：≤0.8 V（负载电流 100 mA 时）、≤0.4 V（负载电流 40 mA 时）；PNP 晶体管集电极开路输出 DC5~24V 50 mA 以下 残留电压 ≤0.8 V（负载 50 mA 时）
- 负载电流：详见残留电压说明（参考详细资料）
- 耐冲击：300 m/s²，X、Y、Z 各方向 3 次
- 耐振动：20~2000 Hz，振幅 1.5 mm，X、Y、Z 各方向 2 小时
- 重量：约 19 g
适用环境
- 使用环境温度：-25 ℃ 至 55 ℃
- 使用环境湿度：5~95% RH（无结露、无结冰）
- 使用环境照度：≤ 1000 lx
推荐应用
- 3C 电子行业（组装与检测）
- 立体停车库车辆检测
- 物流与仓储自动化
规格 / 技术参数
- 型号：CPG-TF05N3U
- 类型：槽形对射光电传感器（U 型）
- 检测距离：0~5 mm
- 槽宽：5 mm
- 响应频率：1000 Hz
- 响应时间：500 µs
- 电源：DC 5~24 V
- 输出：NPN NO/NC
- 防护：IP50
- 线缆长度：1 m
- 材质：外壳 PBT；透光件/投光部/收光部 聚碳酸酯；电缆 PVC
- 重量：≈ 19 g
