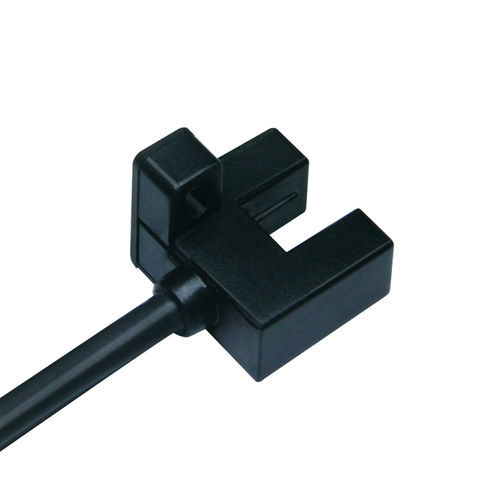

路障式光电探测器 CPG-TF05N3F1红外物流用于识别物体
添加到我的收藏夹
添加到产品对比表
产品规格型号
- 类型
- 路障式
- 光纤束种类
- 红外
- 应用
- 用于识别物体, 物流
- 最大范围
最少: 0 mm
(0 in)最多: 5 mm
(0.2 in)
产品介绍
产品概述
技术规格
机械/电气参数
适用环境
产品附件
推荐应用
特性 / 规格（汇总）
- 型号：CPG-TF05N3F1
- 系列：CPG系列光电传感器
- 检测距离：0~5mm
- 产品结构：槽形
- 检测原理：对射型（透射式）
- 槽宽：5mm
- 输出方式：NPN NO/NC
- 电源电压：DC 5~24V
技术规格
- 检测距离：0~5mm
- 产品结构：槽形，槽宽5mm
- 检测原理：对射型
- 线缆长度：1 m
- 检测方向：凹槽面
- 响应频率：1000Hz
- 响应时间：500μs
- 特殊要求：F1型
- 光源类型：红外光
- 产品附件：使用说明书、合格证
- 标准检测物：≥2×0.8mm的不透明物体
- 材质：外壳PBT；透光件、投光部、收光部聚碳酸酯；电缆PVC
机械/电气参数
- 输出方式：NPN NO/NC（开关量）
- 电源：DC 5~24V，直流四线式
- 防护等级：IP50
- 连接方式：成型电缆
- 信号类型：开关量
- 动作模式：Light ON / Dark ON
- 消耗电流：<35mA
- 指示灯：红色（入光时亮）
- 保护电路：短路保护
- 残留电压：负载电流100mA时＜0.8V；负载电流40mA时＜0.4V；PNP集电极开路输出 DC5~24V 50mA以下 残留电压＜0.8V（50mA时）
- 负载电流：详见残留电压/负载电流说明
- 耐冲击：300m/s²，X、Y、Z各方向3次
- 耐振动：20~2000Hz，上下振幅1.5mm，X、Y、Z各方向2h
- 重量：约19g
适用环境
- 使用环境温度：-25℃~55℃
- 使用环境湿度：5~95%RH（无结露、无结冰）
- 使用环境照度：≤1000lx
产品附件
- 使用说明书
- 合格证
推荐应用
- 适用于3C电子、立体停车库、物流仓储等检测场景
特性 / 规格（汇总）
- 型号：CPG-TF05N3F1
- 系列：CPG
- 检测距离：0~5mm
- 结构：槽形，槽宽5mm
- 检测原理：对射型，光源为红外光
- 输出方式：NPN NO/NC（开关量）
- 供电：DC 5~24V，直流四线式
- 连接：成型电缆（1 m）
- 响应频率/时间：1000Hz / 500μs
- 防护等级：IP50
- 动作模式：Light ON / Dark ON
- 电流消耗：＜35mA
- 指示灯：红色（入光时亮）
- 保护与可靠性：短路保护；耐冲击300m/s²；耐振动20~2000Hz
- 材质：外壳PBT，透光件与投/收光部聚碳酸酯，电缆PVC
- 标准检测物：≥2×0.8mm不透明物体
- 工作环境：-25℃~55℃，湿度5~95%RH，照度≤1000lx
- 附件：使用说明书、合格证
