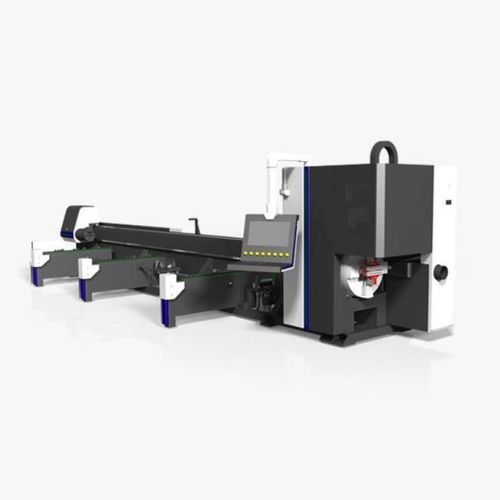

激光切割机 XPH2用于金属型材管道
添加到我的收藏夹
添加到产品对比表
产品规格型号
- 所用技术
- 激光
- 加工材料
- 用于金属
- 切割产品
- 管道, 型材
- 零件重量
- 自动装载
- 其他特性
- 自动, 半自动, 精准, 模块化, 自动进料
- 切割速度
最多: 1.5 m/s
(4.921 ft/s)最少: 0 m/s
(0 ft/s)- 激光功率
最多: 12,000 W
最少: 1,500 W
- 重复精度
0.05 mm
(0.002 in)- -Not Tr-
最多: 550 mm
(22 in)最少: 10 mm
(0 in)- 载荷能力
最多: 1,500 kg
(3,306.9 lb)最少: 300 kg
(661.4 lb)
产品介绍
产品概述
精密气动卡盘
精密气动四爪自动定位卡盘，提供稳定的夹持力，且不损伤工件表面。
模块化设计
可与全自动/半自动上料机、倒角切割头及其他可选模块自由组合，以适应多种使用场景。
多种管材通用
可切割圆管、方管、矩形管、椭圆管、U形管，亦适用于槽钢、角钢、工字钢等型材。
切割样品
样品图片展示了在不同型材和管材上的切割效果。
技术参数
Product Model | LY0160T | LY0260T | LY0390T | LY0490T | LY05120T
Working area | 1.5KW-3KW | 3KW-6KW | 6KW-12KW | 6KW-12KW | 6KW-12KW
Maximum Idling Speed (rotational) | 150r/min | 100r/min | 60r/min | 60r/min | 60r/min
Processing Pipe Type | Round tube, rectangular tube, elliptical tube, U-shaped tube (colspan 5)
Maximum Idling Speed (linear) | 90m/min | 90m/min | 60m/min | 60m/min | 60m/min
Positioning Accuracy | ±0.05mm (applies to all models)
Repeat Positioning Accuracy | ±0.05mm (applies to all models)
Chuck Load Bearing | 300KG | 800KG | 1200KG | 1200KG | 1500KG
Processing Range (square tube) | Square tube 10 - Square tube 120 | Square tube 20 - Square tube 240 | Square tube 20 - Square tube 360 | Square tube 20 - Square tube 460 | Square tube 20 - Square tube 550
特点 / 技术规格
- 全自动管材激光切割机，具备较高的切割速度、稳定的运行性能和精密的加工能力。支持全自动上料系统。
精密气动卡盘
精密气动四爪自动定位卡盘，提供稳定的夹持力，且不损伤工件表面。
模块化设计
可与全自动/半自动上料机、倒角切割头及其他可选模块自由组合，以适应多种使用场景。
多种管材通用
可切割圆管、方管、矩形管、椭圆管、U形管，亦适用于槽钢、角钢、工字钢等型材。
切割样品
样品图片展示了在不同型材和管材上的切割效果。
技术参数
Product Model | LY0160T | LY0260T | LY0390T | LY0490T | LY05120T
Working area | 1.5KW-3KW | 3KW-6KW | 6KW-12KW | 6KW-12KW | 6KW-12KW
Maximum Idling Speed (rotational) | 150r/min | 100r/min | 60r/min | 60r/min | 60r/min
Processing Pipe Type | Round tube, rectangular tube, elliptical tube, U-shaped tube (colspan 5)
Maximum Idling Speed (linear) | 90m/min | 90m/min | 60m/min | 60m/min | 60m/min
Positioning Accuracy | ±0.05mm (applies to all models)
Repeat Positioning Accuracy | ±0.05mm (applies to all models)
Chuck Load Bearing | 300KG | 800KG | 1200KG | 1200KG | 1500KG
Processing Range (square tube) | Square tube 10 - Square tube 120 | Square tube 20 - Square tube 240 | Square tube 20 - Square tube 360 | Square tube 20 - Square tube 460 | Square tube 20 - Square tube 550
特点 / 技术规格
- 系列: XPH2 Series
- 应用: 适用于圆管、方管、矩形管、椭圆管、U形管的管材/型材激光切割；亦适用于槽钢、角钢、工字钢等型材
- 卡盘: 精密气动四爪自动定位卡盘
- 模块化: 可与全/半自动上料系统及倒角切割头兼容
- 定位精度: ±0.05mm
- 重复定位精度: ±0.05mm
- 最大直线速度: 最高可达90 m/min（视型号而定）
- 最大旋转速度: 最高可达150 r/min（视型号而定）
- 卡盘承载能力: 根据型号为300–1500 KG
- 方管加工范围: 从10至550（视型号而定）
