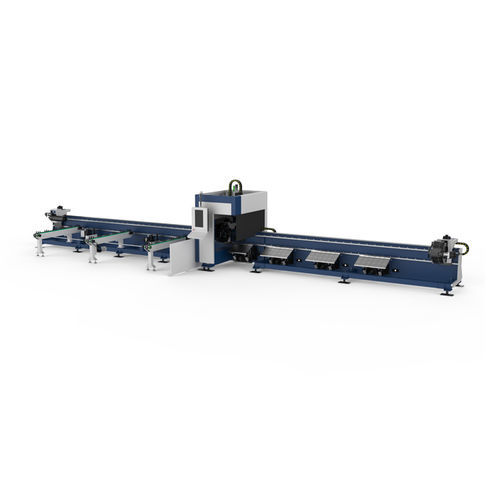

激光切割机 LY12036T用于金属型材管道
添加到我的收藏夹
添加到产品对比表
产品规格型号
- 所用技术
- 激光
- 加工材料
- 用于金属
- 切割产品
- 管道, 型材
- 操控类型
- CNC数控
- 零件重量
- 自动装卸
- 构造特性
- 大尺寸
- 其他特性
- 自动, 用于重型作业, 自动进料, 旋转操作
- X轴
3,030 mm
(119.29 in)- Y轴
1,530 mm
(60.24 in)- 管直径
最多: 350 mm
(14 in)最少: 20 mm
(1 in)- 激光功率
最多: 12,000 W
最少: 6,000 W
- 重复精度
0.05 mm
(0.002 in)- 整体长度
12,000 mm
(472 in)- 载荷能力
1,200 kg
(2,645.5 lb)
产品介绍
概述
整管切割，零废料加工
夹持与切割范围广
跟随支撑系统
自动装卸系统
技术参数
- 三卡盘侧挂式结构使装卸更方便、更快速；卡盘可左右移动，以适应长管的处理。
- 为重载管材加工设计，第三个卡盘可夹持并拉动管材，实现连续切割。
整管切割，零废料加工
- 第三卡盘夹持并拉动管材，实现长管长度的切割。
- 集成回转系统支持连续切割，最大限度减少切端和废料。
夹持与切割范围广
- 支持最大12米的管材长度，管径范围为20至350 mm。
- 兼容圆管、方/矩形管及U型型材。
跟随支撑系统
- 配备实时升降调节的自动物料支撑。
- 减少切割过程中管材的摆动和下垂，保证切割精度。
自动装卸系统
- 可选配自动装卸系统，提高产能并节省人力。
- 集成控制实现搬运与切割动作的同步。
技术参数
- 产品型号：LY12036T
- 最大加工长度：可达12,000 mm
- 工作区域 / 台面：3030 × 1530 mm
- 激光功率：6–12 kW
- 适用管材类型：圆管；矩形管；U型管
- 管径范围：φ20–φ350 mm
- 最大旋转速度：60 r/min
- 最大空载进给速度：60 mm/min
- 定位精度：±0.05 mm
- 重复定位精度：±0.05 mm
- 卡盘承载能力：1200 kg
