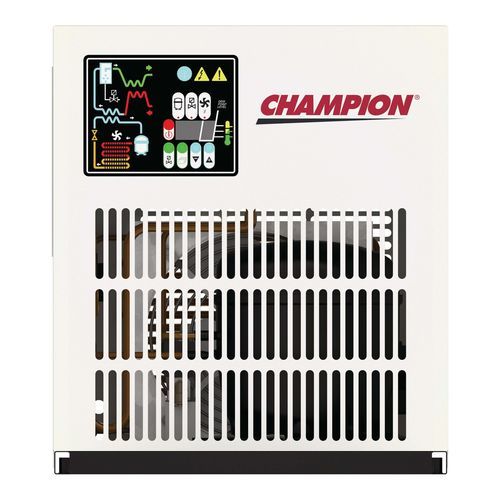

冷却压缩空气干燥机 CGD

紧凑型

产品概述
CGD Series 冷冻式空气干燥机提供符合 ISO 8573-1 的空气质量，压缩空气压力露点通常为 4 至 5 级。产品采用低 GWP 冷媒 R513A，配备钎焊铝换热器并采用低压降设计，以实现节能的压缩空气干燥。容量范围为 7 至 50 SCFM。通过 UL 和 CSA 安全标准认证，并获得 ETL 对 UL60335-1 & 60335-2-40 的认证。

特性

• 采用低全球变暖潜势（GWP）的 R513A 冷媒。
• 定压阀在负载变化时保持运行稳定。
• 钎焊铝换热器，体积小、耐腐蚀。
• 低压降设计以降低能耗。
• 结构简洁，便于维护。
• 认证：ETL（UL60335-1 & 60335-2-40）；符合 UL 和 CSA 安全标准。

优点

• 使用低 GWP 冷媒，有助于满足可持续性目标和环境法规。
• 稳定的压力控制可减少工艺波动，保证下游设备性能一致。
• 钎焊铝换热器提高耐久性和热效率。
• 7–50 SCFM 的型号范围适用于中小型工业压缩空气系统。
• 紧凑且易维护的设计可降低停机时间和维护工作量。

性能（表）
型号 | 进口流量 SCFM* | 压力降 PSID | 电压 | 进/出气接口 尺寸 | 功率消耗 kW | 冷媒 | W (IN.) | D (IN.) | H (IN.) | 发货重量 LBS.
CGDA7A1 | 7 | 3.5 | 115/1/60 | 3/8" MNPT | 0.15 | R513A | 12.6 | 12.6 | 15.3 | 45
CGDA11A1 | 11 | 6 | 115/1/60 | 3/8" MNPT | 0.16 | R513A | 12.6 | 12.6 | 15.3 | 45
CGDA15A1 | 15 | 8.5 | 115/1/60 | 3/8" MNPT | 0.16 | R513A | 12.6 | 12.6 | 15.3 | 45
CGDA25A1 | 25 | 0.5 | 115/1/60 | 1/2" FNPT | 0.27 | R513A | 15.4 | 16.9 | 17.5 | 58
CGDA32A1 | 32 | 0.6 | 115/1/60 | 1/2" FNPT | 0.27 | R513A | 15.4 | 16.9 | 17.5 | 58
CGDA42A1 | 42 | 1 | 115/1/60 | 1/2" FNPT | 0.51 | R513A | 15.4 | 16.9 | 17.5 | 69
CGDA50A1 | 50 | 1.3 | 115/1/60 | 1/2" FNPT | 0.52 | R513A | 15.4 | 16.9 | 17.5 | 69

技术规格

• Brand: Champion Pneumatic
• 名称 / 系列: CGD Series
• 冷媒: R513A（低 GWP）
• 空气质量: ISO 8573-1，压缩空气压力露点 4 至 5 级
• 容量范围: 型号 7 至 50 SCFM
• 换热器: 钎焊铝换热器
• 设计: 低压降以提高能效；结构简洁便于维护
• 阀门: 定压阀以实现稳定运行
• 认证: ETL 认证 UL60335-1 & 60335-2-40；符合 UL 与 CSA 安全标准
• 典型进气接口: 根据型号为 3/8" MNPT 或 1/2" FNPT
• 典型电压: 115/1/60（见型号表）
