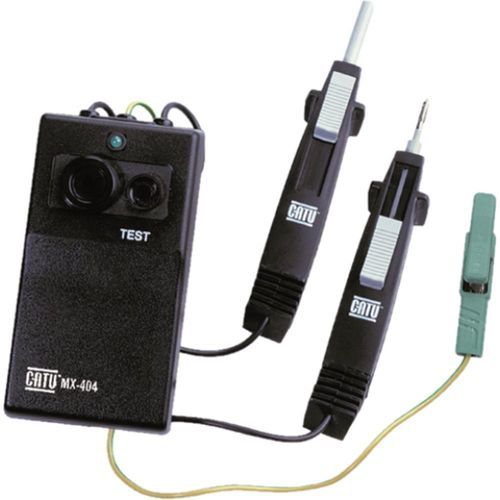

比较仪 MX-404

产品
用于VDS/VIS的声学相位比较器。用于确定两相之间的一致性，专为高、中阻抗的可分离电容分压器（HR-MR）设计。适用于连接到VIS或VDS指示器或其接口的测试点。不兼容Schneider Electric V2型电池/单元。

应用

• 建立两相之间的一致关系。
• 连接到VIS或VDS指示器或其接口的测试点；可与CL-495-3、CL-497-00等指示器互通。
• 适用于可分离电容分压器（HR-MR）。
• 不适用于Schneider Electric V2型单元。

工作原理及指示

• 为高、中阻抗电压分压器（HR - MR）设计。
• 连接时的指示：
  • 当两相之间存在显著相位差时发出声响信号。
  • 若无相位差则无声响并点亮绿色LED。
• 防护等级：IP20。
• 探针防护：IP2X。

标准
IEC 61958 / IEC 61243-5

表格
参考 | 尺寸 (mm) | 使用 | 重量 (kg)
MX-404 | 145 x 80 x 42 | 室内/室外 | 0.3

技术规格

• 型号：MX-404
• 功能：用于VDS/VIS的声学相位比较器
• 标准：IEC 61958, IEC 61243-5
• 应用：建立两相一致性；连接VIS或VDS指示器或其接口；适用于可分离电容分压器
• 限制：不兼容Schneider Electric V2型单元
• 适用对象：高、中阻抗电压分压器（HR - MR）
• 指示：相位偏移时有声响；相位一致时绿灯点亮
• 防护等级：IP20
• 探针防护：IP2X
• 包装清单：比较器本体1、测试探针2、鳄鱼夹1
• 尺寸：145 x 80 x 42 mm
• 重量：0.3 kg
