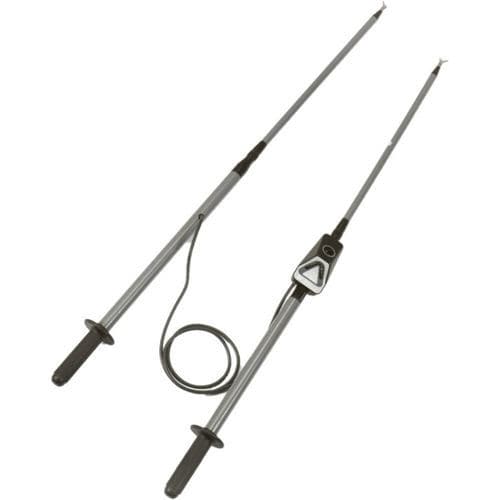

相位角控制器 CL-8-36

简要说明
用于2 - 36 kV的双极相位匹配控制器。

应用

• 双极控制器可检测高压装置任意两点之间的电位差。
• 主要用于查找同相导体（相位匹配），也可用于双极检测和高压熔断器验证。

特性

• 电位差由高亮度LED指示。
• 电压范围：2 - 36 kV。
• 最大使用距离：2.25 m（使用天线延长时）。
• 两段各1.25 m的元件，配有可拆卸天线，通过柔性高压电缆连接。

组成

• 2个1.25 m元件配可拆卸天线；拆卸天线时长度0.62 m；连接电缆长1.5 m。
• 控制器装于尺寸为0.95 m x 0.25 m x 0.1 m的塑料箱内。

可选配件

• Ref. C-92-20：备件天线，长度0.55 m。
• Ref. CL-8-05：天线延长，长度0.55 m。

参考表
参考型号 | 尺寸 (mm) | 重量 (kg) | 电压
CL-8-36 | 250 x 950 | 1.1 | 2 - 36 kV

技术规格

• 型号：CL-8-36
• 电压范围：2 - 36 kV
• 最大使用距离：2.25 m（使用天线延长时）
• 元件：2 x 1.25 m，配可拆卸天线（拆卸时0.62 m）
• 连接电缆长度：1.5 m
• 控制器箱体尺寸：0.95 m x 0.25 m x 0.1 m
• 产品尺寸（装配）：250 x 950 mm
• 重量：1.1 kg
• 指示：用于电位差指示的高亮度LED
