电动回转工作台 CL-923DS-TRTC

倾斜用于加工中心高精度

概述

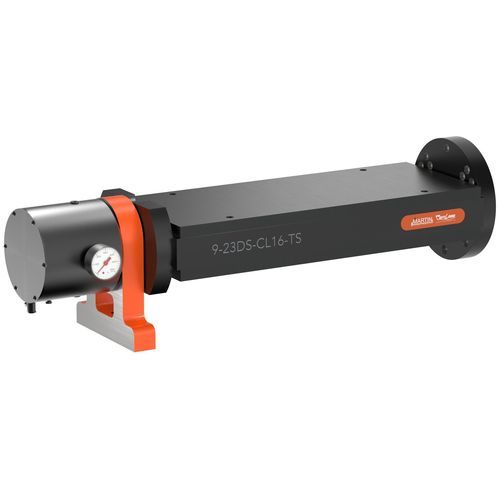

由 Carr Lane Manufacturing 与 Martin Trunnion Tables 联合设计的快换 Trunnion 转台，可将标准 3 轴立式加工中心转换为 3+1 或 3+2 系统，在一次装夹中实现棱柱件的多面加工。该夹具平台提高了加工精度，减少了搬运时间，并提高了主轴利用率，适用于高混合生产环境。

双面配置

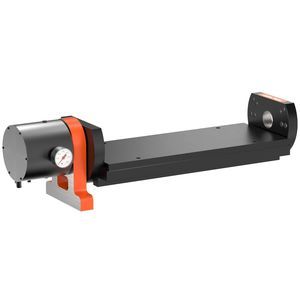

双面 trunnion 转台配有两块夹具板，可在对向面上安装夹具以提高工件密度或实现背对背加工。两面均采用 Headless Carr Lock® Clamps，实现与虎钳或专用夹具的快速更换，夹具交换时间小于 1 分钟，同时保持 ±0.001 英寸 (±0.025 mm) 的重复定位精度。操作人员可在离线状态下装卸工件，保证加工继续进行，从而最大化主轴运行时间。配合刀具测头和 M 代码宏，可将重复精度降低至微米级。

制造与精度
每台转台均由 Class 35 铸铁精密加工，具有出色的减振和热稳定性。转台的平面度和方正度保持在 0.001 英寸 (0.025 mm) 内。外支撑的对准度保持在距旋转中心线 0.0002 英寸 (0.005 mm) 以内，确保在重载或偏心载荷下的高刚性。

安装与使用
按与第4轴中心线的定义高度供货（典型 6.000 英寸）。可通过垫高、垫片或按特殊订单获得其他高度。需配套兼容的第4轴回转台方可使用。

应用
适用于航空航天、国防、医疗和要求可重复精度与高产能的精密工业应用。

产地
Made in USA.

材料 / 表面处理
ITEM / MATERIAL / HEAT TREAT / FINISH
Table / Class 35 cast iron / - / Black Paint
Plate / Aluminum / - / Black Anodize

包含零件 / 型号典型数据
QUANTITY / PART NO. / CENTERLINE HEIGHT / PLATE SIZE / FIXTURE PLATE (INCLUDED) / CARR LOCK CLAMPS (INCLUDED)
— / CL-923DS-TRTC / 6.000 in / 22.5 x 9.0 x 0.75 in / (2) CL-923-TRTC-FP / (2) CL-16-HCLC-1; (6) CL-16-HCLC-2

技术规格

• 功能：将 3 轴 VMC 转换为 3+1 或 3+2 的多面加工
• 重复定位精度：±0.001 英寸 (±0.025 mm)；配合刀具测头和 M 代码宏可达微米级
• 结构：Class 35 铸铁转台；夹具板为铝制
• 台面平面度与方正度公差：0.001 英寸 (0.025 mm)
• 外支撑对准：在距旋转中心线 0.0002 英寸 (0.005 mm) 内
• 交换时间：使用 Headless Carr Lock® Clamps，夹具交换 < 1 分钟
• 配置：双面，配两块夹具板用于对向面或背对背操作
• 要求：需兼容第4轴的回转台方可操作
• 表面处理：转台 — 黑色喷漆；夹具板 — 黑色阳极氧化
• 典型型号参考：CL-923DS-TRTC
