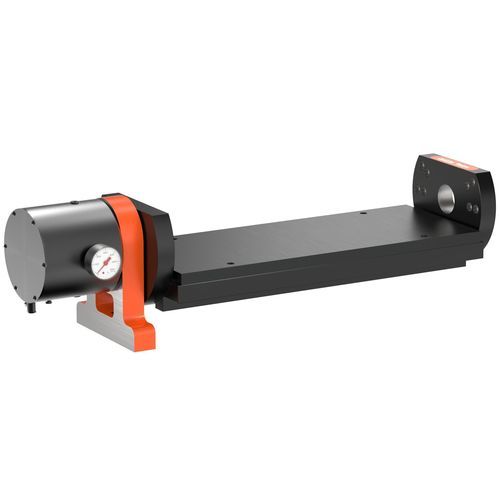

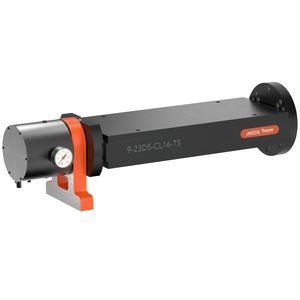

电动回转工作台 CL-923-TRTC

倾斜用于加工中心用于机加工

描述由 Carr Lane Manufacturing 与 Martin Trunnion Tables 共同设计的单面快速更换枢轴台，可将标准三轴立式加工中心转为 3+1 或 3+2 的多面加工系统。该夹具平台提高主轴利用率并减少装卸次数，通过快速更换治具维持高精度。标配一块子板并配备 Headless Carr Lock® Clamps，支持离线装卸，配合刀具探针与 M-code 宏可实现微米级重复定位。

特性

• 将标准三轴 VMC 转换为 3+1 或 3+2 能力，适用于工件多面加工
• 快速更换子板系统，使治具在一分内完成更换
• 标配 Headless Carr Lock® Clamps，实现快速且可重复的夹紧
• 采用 Class 35 铸铁精密加工，具备良好阻尼和热稳定性
• 台面平整度与方正度控制在 0.001 in (0.025 mm) 以内
• 外支撑对准精度在转轴中心线 0.0002 in (0.005 mm) 以内

材料 / 表面处理
项目 | 材料 | 热处理 | 表面处理
台体 | Class 35 铸铁 | - | 黑色漆面
工装板 | 铝 | - | 黑色阳极氧化

应用适用于航空航天、国防、医疗及精密工业应用，适合对重复精度与产能有严格要求的场景。支持精益与高混合生产流程，最大化主轴运行时间。Made in USA.

技术规格

• 型号名称：Single-Sided Quick-Change Trunnion Table（示例件：CL-923-TRTC）
• 典型重复精度：±0.001 in (±0.025 mm)
• 外支撑对准公差：在转轴中心线 0.0002 in (0.005 mm) 范围内
• 台体材料：Class 35 铸铁；表面：黑色喷漆
• 工装板材料：铝；表面：黑色阳极氧化；随货附带一块子板
• 随货快速更换夹具：(1) CL-16-HCLC-1 与 (3) CL-16-HCLC-2（随 CL-923-TRTC 出厂）
• 示例部件参考：CL-923-TRTC（中心高度 6.000，板材尺寸 22.5 x 9.0 x 0.75 in；包含 (1) CL-923-TRTC-FP）
• 为离线装卸设计以最大化主轴运行时间
• 需配合第4轴旋转台使用；兼容探针循环，可将重复精度降至微米级
