空气过滤器

颗粒面板用于空气处理装置

概述
用于通风与洁净室空调的末级微褶（minipleat）过滤器。适用于对空气洁净度有严格要求的分类环境（医疗、制药、化工、实验室等），用于高效颗粒去除，设计符合 EN 1822:2009 过滤性能等级要求。

结构

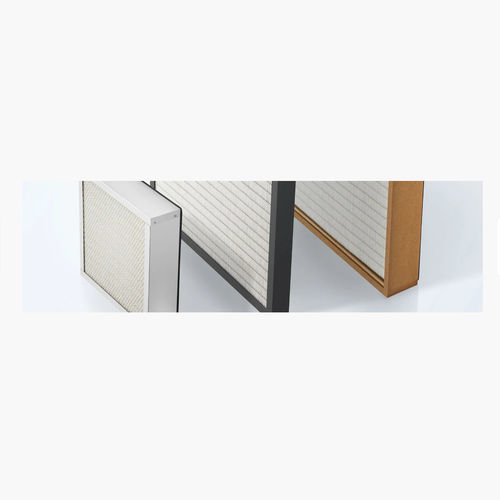

折叠微褶滤料，褶片间以铝箔隔离、棉线隔片或胶粘剂分隔，装配于刚性框架内。框架可选 MDF（木板）、铝或镀锌钢板。前端装有弹性聚氨酯密封，保证安装气密性。

过滤等级

• H10、H11、H12、H13、H14、U15 — 按 EN 1822:2009

标准尺寸

• 框架尺寸（宽 × 高）：305 × 305 mm；305 × 610 mm；457 × 457 mm；610 × 610 mm
• 框架厚度选项：68 mm、78 mm、150 mm、292 mm

材料
由高效玻璃纤维防水纸制成，采用微玻璃纤维包覆并与合成纤维混合，具有稳定的性能和耐湿性。

技术数据（表）
各列对应典型结构变体（示例）：变体 A — 框架厚度 78 mm / 微褶厚度 58 mm；变体 B — 框架厚度 150 mm / 微褶厚度 120 mm；变体 C — 框架厚度 292 mm / 微褶厚度 120 mm。
FILTER CLASS | Variant A | Variant B | Variant C
Frame thickness (mm) | 78 | 150 | 292
Minipleat thickness (mm) | 58 | 120 | 120
Type 610 x 610 mm — Airflow (m³/h) | 670 | 1920 | 1920
Type 305 x 610 mm — Airflow (m³/h) | 335 | 950 | 950
Type 305 x 305 mm — Airflow (m³/h) | 155 | 440 | 440
Initial pressure drop (Pa) | 150 | 250 | 250
Recommended final pressure drop (Pa) | 450 | 550 | 550
Max. permissible operating temperature (°C) | 80 | 80 | 80

适用范围

• 作为空调与通风系统的末级过滤器，适用于对空气质量有严格要求的场所：医疗机构、药品生产、化工处理、实验室及类似的受控环境。

规格 / 技术参数

• 过滤等级：H10–H14、U15（EN 1822:2009）
• 框架尺寸：305×305、305×610、457×457、610×610 mm
• 框架厚度：68、78、150、292 mm
• 微褶厚度：58 mm、120 mm
• 风量示例（H13）：610×610 mm — 670 / 1920 / 1920 m³/h（变体 A/B/C）；305×610 mm — 335 / 950 / 950 m³/h；305×305 mm — 155 / 440 / 440 m³/h
• 初始压降：通常为 150–250 Pa，取决于结构
• 建议终端压降：通常为 450–550 Pa，取决于结构
• 最大工作温度：80 °C
• 过滤介质：高效防水玻璃纤维纸与合成纤维混合
