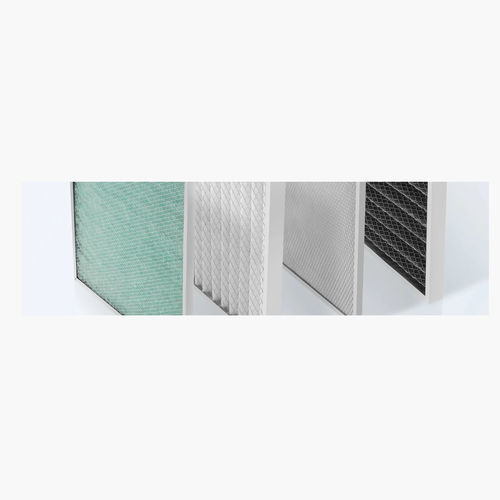

板式过滤单元 ePM10

面板空气耐腐蚀

概述
盒式过滤器通常作为空调和通风设备的第一级过滤使用。生产形式包括平面介质或机械折叠（Z线）介质以增加过滤面积。根据尺寸可安装额外加固件。框架上的尺寸标签便于产品识别。

结构

• 盒式过滤器 — 平面介质：框架采用镀锌钢板，确保长期耐腐蚀性。过滤介质置于两层镀锌钢板支撑网之间，支撑网稳定介质。框架以盲铆钉封闭。
• 盒式过滤器 — 折叠材料（Z线）：框架为镀锌钢板。过滤介质经机械折叠并固定在镀锌钢板支撑网，框架通过盲铆钉和感应焊接封闭。

标准

• ISO 16890
• PN EN 779:2012

防火等级

• DIN 53438 标准 F1

标准尺寸
框架材料：镀锌钢板、塑料或纸板：

• 592 x 592 mm
• 287 x 592 mm
• 625 x 500 mm

框架厚度

• 常见：20 mm、25 mm
• 另有：50 mm、96 mm、100 mm（范围 6–100 mm）

材料
过滤介质由具有渐进结构的聚酯或聚丙烯纤维组成，以在过滤效率与阻力之间实现最佳平衡。

热固化折叠（无钢网）的盒式过滤器
采用热处理非织造材料形成刚性折叠，可在无钢网支撑的情况下安装入框架。优点：减轻重量、增加过滤面积，同时保持所需性能参数。

结构细节

• 褶皱高度：20–100 mm
• 框架厚度：6–100 mm（典型 20–100 mm）
• 框架类型：镀锌钢、塑料或纸板

技术参数 — 盒式过滤器

• 分类（PN–EN 779:2012）：G3 | G4 | M5
• 过滤效率（ISO 16890）：G3：ISO Coarse；G4：ISO Coarse；M5：ePM10 35–70%
• 参考框架尺寸（mm）：典型参考为 592 x 592
• 构造：根据厚度可为平面或折叠
• 风量（典型，592 x 592）：约 2500 m³/h
• 初始压降（Pa）：G3：20–45；G4：30–55；M5：50–75
• 建议最终压降（Pa）：G3/G4：250；M5：450
• 最高工作温度：塑料框 80 °C；金属框 100 °C
• 框架厚度范围（mm）：6–100

备注
最终性能值将在报价或订购时根据实际测量和所选配置给出。

应用

• G2、G3、G4、M5 — 用于对空气洁净度要求中等的空间的 HVAC 设备（如酒店、办公楼、购物中心）。

特性 / 技术规格

• 产品类型：盒式过滤器（平面介质或折叠 / Z线）
• 标准：ISO 16890；PN EN 779:2012
• 防火等级：DIN 53438 F1
• 框架材料：镀锌钢板、塑料、纸板
• 标准框架尺寸：592 x 592 mm；287 x 592 mm；625 x 500 mm（可按需定制尺寸）
• 框架厚度选项：6–100 mm（常见：20、25、50、96、100 mm）
• 褶皱高度：20–100 mm
• 过滤介质：聚酯或聚丙烯渐进结构纤维
• 典型风量（592 x 592）：约 2500 m³/h
• 典型初始压降：G3：20–45 Pa；G4：30–55 Pa；M5：50–75 Pa
• 建议最终压降：G3/G4：250 Pa；M5：450 Pa
• 最高使用温度：塑料框 80 °C；金属框 100 °C
• 制造商：BWF Envirotec — 可按要求或按客户图纸生产非标准尺寸。
