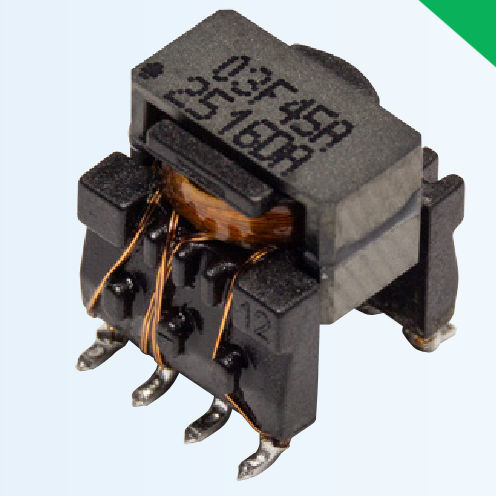

电力变压器 HVMA03F45A-ST8S

封装汽车应用用于变流器

Bourns 定制磁性元件产品线推出 HVMA03F45A-ST8S 栅极驱动变压器。该变压器为汽车级产品，符合 AEC-Q200 标准 Bourns® 型号 HVMA03F45A-ST8S 栅极驱动变压器采用 8 mm 沿面距离设计，工作电压为 850 V，非常适合需要高隔离电压的新型电动汽车应用。 典型的汽车应用包括晶体管栅极驱动电源、电池管理电路供电，以及混合动力车辆中不同电压系统间的隔离供电。该变压器工作温度范围宽，为-40 °C至+125 °C，符合F类工作要求。 该高爬电距离的SMT封装在高工作电压下仍具有独特的紧凑尺寸。 该栅极驱动变压器设计用于50 kHz至380 kHz的开关频率，可提供高达3瓦特的输出功率。 该变压器可与多种固定频率或可变频率的栅极驱动器控制器 IC 配合使用。型号 HVMA03F45A-ST8S 可根据其他输出电压和应用需求进行定制。如需更多技术支持及 IC 兼容性信息，请联系 Bourns。 特点 50 kHz 至 380 kHz 开关频率 850 V 的高工作电压 爬电距离为 8 mm 的 SMT 变压器 符合 IEC 61558-2 和 IEC 60664-1 标准的基本绝缘 工作温度：-40 °C 至 +125 °C
