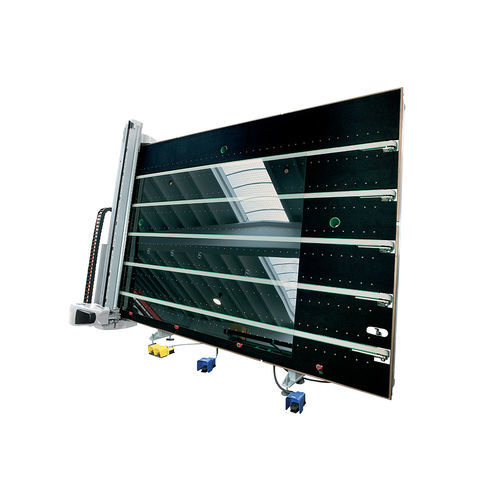

玻璃切割台 363 EVO series

电动空气垫式真空

概述
集成了装载、切割、磨边、打标和断片（breakout）工作台，配备手动或自动装载与断片模块。可与夹层玻璃切割台联用。提供固定式和倾斜式两种版本。配备快速闭合气垫、皮带输送、自动切割压力选择、Shape Scanner + Scan Cad、机上优化器及用于流程管理的 BCMS Windows。

主要特点
363 EVO 是 Bottero 的高性能切割平台，面向工业玻璃加工，具有高度灵活性。可在切割工具之外额外配备最多两种工具（如 Low‑E 磨削、CO2 激光或自动贴标）。适合与自动化产线和 Industry 4.0 环境集成。

关键应用要素

• 用于 Low‑E 玻璃的表面去除系统，配备 200 mm 周边砂轮；最大工作速度 200 m/min。形状切割的进给行程与路径已优化；自动测量砂轮磨损。可安装不同厚度的砂轮并去除保护膜（TPF）。覆盖整个加工区域，并配有吸尘装置以减少粉尘扩散。
• CO2 激光打标系统，可在玻璃表面实现永久性高精度标识。
• 用于玻璃可追溯性的自动贴标系统；贴标与切割循环可同时进行，贴标位置与印字内容具有灵活性。

结构/切割桥特点
横置于设备的钢制切割桥，确保最大刚性与抗扭强度。

• 驱动：两台无刷电机，齿轮—皮带传动。
• 传动单元：电轴电机沿桥体实现精确且平衡的运动传递。
• 滑台导向：高精度低噪音直线滑动导轨，研磨加工并安装在精加工面上。

结构/滑台与切割头特点

• 切割：由铝合金机体和杆构成的电动切割头，配备切割工具或塑料划缝工具。通过线性编码器自动测量玻璃厚度，并自动加载软件中预置的切割参数。切割压力由比例电磁阀调节，并具备玻璃表面补偿系统。
• 安全：玻璃存在检测和带受控破断的杆端件，易于更换，以避免碰撞时对滑台与切割桥造成机械应力。
• 滑台：铝制滑台，带机载切割头控制与管理电子装置；光学传感器用于电子方正板材，并通过 Shape Scanner 自动获取形状。

结构/桥体搬运特点

• 导轨：高精度直线导轨位于操作员断片侧的对侧，避免导轨上残留物。
• 齿条：精密加工齿条确保最大定位与切割精度，朝下布置以防污物积聚。
• 材料：采用高耐久、低磨损材料制成的组件，保证长期优异性能。
• 维护：零部件易于访问，便于快速维护。

技术参数

• 切割时桥体最大速度：160 m/min
• 切割时滑台最大速度：200 m/min
• 切割时滑台最大速度（备选输入）：160 m/min*
• 二工具（Cut + PPL）滑台最大速度：200 m/min
• 二工具（Cut + Laser）滑台最大速度：160 m/min
• 二工具切割桥最大速度：160 m/min*
• 三工具切割桥最大速度：160 m/min*
• (* ) 使用 TPF 时为 100 m/min
• 标准可切割厚度：2 ÷ 19 mm
• 可选厚度：2 ÷ 25 mm
• 直线加工切割精度：±0.15 mm
• 工作台高度：930 ± 20 mm
• 363 EVO Regular - 外形尺寸：4825 x 3822 mm
• 363 EVO Regular - 最大可加工板材尺寸：3810 x 2750 mm
• 363 EVO Jumbo - 外形尺寸：7125 x 4427 mm
• 363 EVO Jumbo - 最大可加工板材尺寸：6100 x 3355 mm
