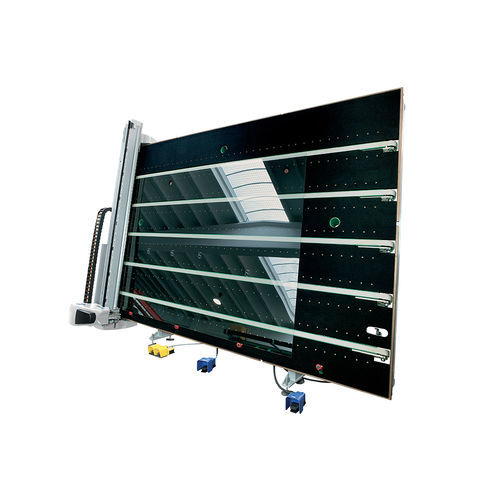

玻璃切割台 363 BKM series

空气垫式龙门式自动

产品概述
用于平板玻璃的一体化装载、切割、研磨、标记与破边的工作台，可配手动或自动装载与破边模块，并可与夹层玻璃切割线联接。363 BKM 提供固定和倾斜两种版本，配备快闭气垫、皮带输送机、切割压力自动选择、Shape Scanner + ScanCad、机上优化器和 BCMS Windows 控制系统。

主要特点

• 为希望实现生产自动化与柔性化的玻璃制造商设计。BKM 工作台基于通用开发平台，兼具易用性与工业可靠性。
• 可对厚度为 2 至 19 mm 的玻璃板进行直线和轮廓切割，适用于小批量至中等批量生产及定制件。
• 提供独立工作站版本（板上装载、切割和破边）以及用于高产能在线集成的固定结构版本，可配置多种可选附件。

功能
BKM 系列的每一项结构与功能设计均旨在确保高精度切割与最大生产效率。

切割桥

• 结构：横向安装的钢制切割桥，具有极高刚性和抗扭性能。
• 驱动：双无刷电机，采用龙门传动，运动平稳有力。
• 小车导向：高精度低噪音直线导轨，研磨处理并安装于加工基面以确保稳定运行。

小车与切割头

• 切割：电动切割头，铝合金机体及刀杆，适配切割刀或塑料切割。通过直线编码器自动测量玻璃厚度，并可自动加载软件中的切割参数。切割压力由比例电磁阀调节，配备玻璃表面补偿系统。
• 安全：玻璃存在检测器与可控断裂的刀杆端件，便于更换，以在碰撞时保护小车与切割桥。
• 小车：铝制小车，搭载切割头控制管理电子设备，配备用于电子校正板材的光学传感器，并通过 Shape Scanner 实现自动形状获取。

桥梁导向

• 导轨：高精度低噪音的桥梁滑动导轨，研磨处理并安装在加工床上，保证无需调校即可实现直线切割。
• 齿条：研磨齿条保证最高的定位与切割精度，齿面朝下以防止污物聚集。
• 材料：采用耐用且低磨损的组件，确保长期稳定性能；部件可轻松拆检，便于快速维护。

技术参数
工作速度
最大桥速度：150 m/min
最大小车速度：150 m/min
最大研磨速度（Easy deletion）：80 m/min

精度
直线加工切割精度：± 0.15 mm

可加工厚度
玻璃厚度：2 ÷ 19 mm

工作台
工作台高度：930 ± 40 mm

版本
363 BKM Regular - 尺寸：5250 x 2905 mm；Regular 最大可加工板：3810 x 2750 mm
363 BKM Jumbo - 尺寸：7600 x 2905 mm；Jumbo 最大可加工板：6100 x 3355 mm

特性 / 技术规格

• 型号：363 BKM
• 最大桥速度：150 m/min
• 最大小车速度：150 m/min
• 最大研磨速度（Easy deletion）：80 m/min
• 切割精度（直线工序）：± 0.15 mm
• 可加工玻璃厚度：2 ÷ 19 mm
• 工作台高度：930 ± 40 mm
• Regular 尺寸：5250 x 2905 mm；Regular 最大板：3810 x 2750 mm
• Jumbo 尺寸：7600 x 2905 mm；Jumbo 最大板：6100 x 3355 mm
