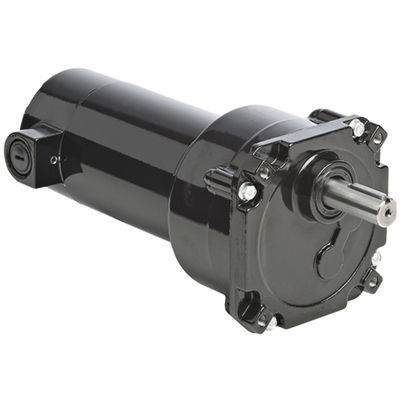

直流减速电机 Model 1163

电刷直齿轮螺旋齿轮

产品概述
公制24A‑Z系列并轴直流齿轮电机，型号1163。24A电机提供高起动转矩、可调速度以及在各种工况下的稳定性能。齿轮箱为非通风设计，齿轮采用永久润滑以延长使用寿命。

规格

• 转速 (rpm)：9.6
• 额定扭矩 (Nm)：11.3
• 额定扭矩 (lb-in)：100
• 峰值扭矩 (Nm)：13
• 峰值扭矩 (lb-in)：115
• 功率 (W)：23
• 功率 (HP)：1/32
• 电压：180 V DC
• 电流：0.18 A
• 齿比：180
• 径向载荷 (N)：555
• 径向载荷 (lbs)：125
• 长度 XH (mm)：199
• 长度 XH (inch)：7.82
• 重量 (kg)：2.3
• 重量 (lbs)：5
• 接线图：07410097
• 产品类型：24A4BEPM-Z4
• HPDecimal：0.0312

标准特性

• 公制安装螺纹与公制驱动轴尺寸。
• 24A电机提供高起动转矩、可调速度以及可预测的工作性能。
• 非通风齿轮箱以保护内部组件。
• 电机轴和输出轴上的工业唇形密封。
• 输出轴配备滚针轴承以提高径向承载能力并延长寿命。
• 齿轮采用油润滑并永久润滑以延长维护周期。
• 输入级采用宽加固热塑性斜齿轮以降低噪音，后续级采用宽硬化钢直齿轮以提供高输出扭矩和长寿命。
• 电机轴上精密切削的斜齿小齿轮，确保强度和低噪音。
• 经噪声测试的深沟球轴承并永久润滑。
• 锁定轴承可最小化端隙。
• 180V型号的性能基于与无滤波SCR调速器配合使用的条件（波形因子 = 1.6）。

可用图纸与文件

• CAD图纸：模型1163的PDF、DWG、STEP可用。
• 接线图：wiring-diagram-07410097（参考）。
• 安全数据表：Texaco Rando 材料安全数据表（参考）。

可选配件

• 适用于公制型30R、33A、30R-D、24A-D、24A-Z产品的L形支架套件（型号1968）。
• 适用于30R和33A电机、30R-D、22B-D、22B-Z、24A-D、24A-Z及33A-Z齿轮电机的L形支架套件（型号5968）。
• 适用于24A电机的IP-44套件（型号0976）。

匹配的控制与零件

• 匹配的无滤波SCR直流调速器（示例见页面：0865、0866）。
• 24A系列的替换零件和碳刷（文档中参考的示例零件号）。

技术规格

• 转速：9.6 rpm
• 额定扭矩：11.3 Nm (100 lb-in)
• 峰值扭矩：13 Nm (115 lb-in)
• 功率：23 W (1/32 HP, HPDecimal 0.0312)
• 电压：180 V DC
• 电流：0.18 A
• 齿比：180
• 径向载荷：555 N (125 lbs)
• 长度 XH：199 mm (7.82 in)
• 重量：2.3 kg (5 lbs)
• 接线图参考：07410097
• 产品类型：24A4BEPM-Z4
