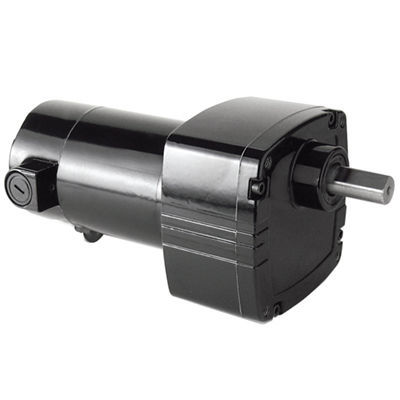

直流减速电机 Model 1395

直齿轮螺旋齿轮平行轴

产品
并联轴直流减速电机 型号1395，公制24A‑D系列，适用于需要紧凑安装、高起动扭矩和可控转速特性的工业应用。

标准特性

• 公制安装螺纹和公制驱动轴尺寸。
• 24A电机提供高起动扭矩、可调速及在各种工况下的稳定性能。
• 无通风齿轮箱。
• 电机轴和输出轴采用工业唇形密封。
• 输出轴使用滚针轴承以提高径向承载能力并延长寿命。
• 齿轮使用油永久润滑以延长寿命。
• 输入级采用增强热塑性螺旋齿轮以降低噪音，后续级采用淬火钢直齿轮以获得高输出扭矩。
• 电机轴上精密加工的螺旋小齿轮，保证最大强度和最小噪音。
• 180V型号的性能评级基于与未滤波的SCR速度控制器（形状因子 = 1.6）联合使用。

可下载内容 / 图纸类型

• INFM0015-B：PDF / DWG / STEP（型号1395的CAD图纸）
• 接线图：07410097（接线图可用）
• 安全数据表：Texaco Rando 材料安全数据表（关联SDS）

可选配件

• 用于公制型 30R、33A、30R-D、24A-D、24A-Z 的L形支架套件（型号1968）
• 用于24A电机的IP‑44套件（型号0976）

供应情况
订购数量：1-25。

技术规格

• 转速 (rpm)：29
• 额定扭矩 (Nm)：4.1
• 额定扭矩 (lb-in)：40
• 峰值扭矩 (Nm)：6.2
• 峰值扭矩 (lb-in)：55
• 功率 (W)：23
• 功率 (HP)：1/32
• 电压：180
• 电流 (A)：0.18
• 齿比：60
• 径向负载 (N)：285
• 径向负载 (lbs)：65
• 长度 XH (mm)：171
• 长度 XH (inch)：6.72
• 重量 (kg)：2.0
• 重量 (lbs)：4.5
• 连接图：07410097
• 产品类型：24A4BEPM-D3
• HPDecimal：0.0312
