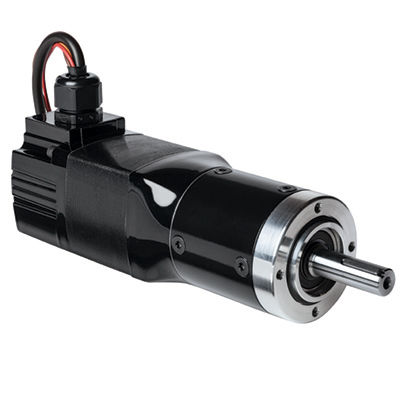

BLDC减速电机 7032brushless DC行星平行轴
添加到我的收藏夹
添加到产品对比表
产品规格型号
- 电机
- brushless DC, BLDC
- 类型
- 行星
- 轴位置
- 平行轴
- 功率
- 50 W...100 W
- 电压
- 24伏
- 扭矩
- 1-5Nm, 10-20Nm
- 性能
- 间隙限定式
- 其他特性
- 在线
- 削减比率
8 unit
- 旋转速度
313 rpm
(1,966.637 rad.min-1)
产品介绍
产品
型号7032 — 公制22B4-60P系列，24V 直列行星齿轮无刷直流（BLDC）并联轴减速电机。
CAD 图纸
接线图
安全数据表
特色资料
可选配件
标准特性
规格 / 技术参数
型号7032 — 公制22B4-60P系列，24V 直列行星齿轮无刷直流（BLDC）并联轴减速电机。
CAD 图纸
- INFM0408-A (PDF)
- INFM0408-A (DWG)
- INFM0408-A (STEP)
接线图
- 07410825 (PDF)
安全数据表
- Super Lube Safety Data Sheet (PDF)
特色资料
- Bodine 22B4-60P planetary gearmotor 产品手册 (PDF)
可选配件
- 编码器轴套件（型号 0964）
- 适用于 60P 型齿轮电机的法兰套件（公制）（型号 0961）
标准特性
- 需要用于120°换向角的24V无刷直流控制套件
- 相同尺寸的常规螺旋/直齿并联轴齿轮箱可提供高达两倍的扭矩
- 无通风齿轮箱，可在任意方向安装
- 使用高性能润滑剂进行永久润滑
- 淬火钢齿轮以实现长寿命和最佳性能
- 标准回程间隙 < 60 弧分
规格 / 技术参数
- 转速 (1/min): 313
- 额定扭矩 (Nm): 2.7
- 额定电压: 24V
- 电流 (24V 型号): 5.6 A
- 峰值扭矩 (Nm): 12
- 功率 (瓦特): 93
- 齿轮比: 8:1
- 径向载荷 (N): 249
- 长度 XH (inch): 7.0
- 重量 (lbs): 5.1
- 产品类型: 22B4FEBL-60P1
- 附加轴: NO
- 功率十进制 (HP): 0.125 (1/8)
