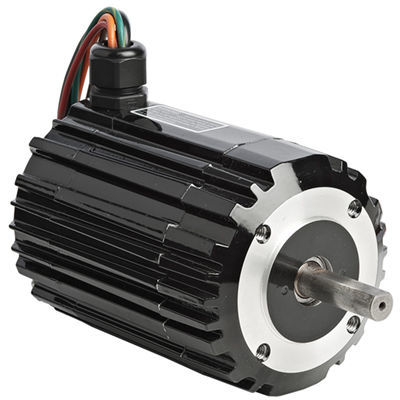

无刷电机 3317电子交换式直流BLDC
添加到我的收藏夹
添加到产品对比表
产品规格型号
- 类型
- 直流, 无刷, BLDC, 电子交换式
- 电压
- 130V
- 构造
- 永磁, 紧凑型
- 防护指数
- IP44
- 应用
- 工业用途
- 其他特性
- 低噪, 高速, 低惯性, 直流无刷电机
- 功率
0.25 kW
(0.34 hp)- 扭矩
0.233 Nm
(0.171852 ft.lb)- 旋转速度
10,000 rpm
(62,831.8531 rad.min-1)
产品介绍
产品
型号 3317 — 34B 系列，无刷直流（BLDC）电机，工业应用用，紧凑型机座，电子换向。
主要规格
CAD 图纸与接线图
可选配件
标准特性
技术规格
型号 3317 — 34B 系列，无刷直流（BLDC）电机，工业应用用，紧凑型机座，电子换向。
主要规格
- 转速：10,000 rpm
- 额定扭矩：33 oz-in（≈0.233 N·m）
- 额定电压：130 V
- 电机功率：1/3 HP（≈0.25 kW）
- 扭矩常数：14.5 oz-in/A
- 电压常数：10.7 V/krpm
- 绕组电阻：1.7 Ω
- 绕组电感：4.6 mH
- 转子惯量：0.0154 oz-in·s
- 径向载荷能力：42 lbs（≈19.05 kgf）
- 总长（XH）：4.56 in（≈115.8 mm）
- 重量：7 lbs（≈3.18 kg）
- 产品型号：34B4BEBL
- 附件轴：无
- 接线图参考：07410268
CAD 图纸与接线图
- 型号 3317 的 CAD 图纸可提供 PDF、DWG 和 STEP 格式
- 接线图可用（参考 07410268）
可选配件
- 适用于 34B 和 34R 电机的 L 形支架套件（型号 0979）
- 用于封装 BLDC 控制器的 6 英尺电缆套件（型号 3982）
标准特性
- 全封闭，非通风（IP-44）
- 插拔式连接器便于电气连接
- 电子换向实现低噪声运行并降低 EMI，消除了碳刷维护
- 成型霍尔传感器组件以确保精确换向
- 带裸露硅钢片的绕组定子提供有效散热，并在机座尺寸下实现最大功率
- 转子采用稀土磁体以提供高扭矩和低转子惯量
技术规格
- 转速 (rpm)：10,000
- 额定扭矩 (oz-in)：33（≈0.233 N·m）
- 额定电压：130 V
- 电机功率：1/3 HP（≈0.25 kW）
- 扭矩常数 (oz-in/A)：14.5
- 电压常数 (V/krpm)：10.7
- 绕组电阻 (Ω)：1.7
- 绕组电感 (mH)：4.6
- 转子惯量 (oz-in·s)：0.0154
- 径向载荷 (lbs)：42（≈19.05 kgf）
- 长度 XH (in)：4.56（≈115.8 mm）
- 重量 (lbs)：7（≈3.18 kg）
- 产品类型：34B4BEBL
- 附件轴：NO
- 接线图：07410268
