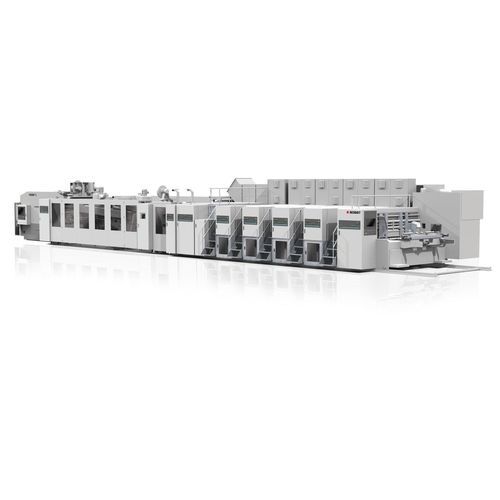

硬纸板缝制流水线 VISIONFFG

自动电脑辅助

概述
VISIONFFG Rapidset 是一套完整的 RSC 转换线，从预送料到装盘机实现在线生产。该系统集成了柔印/印刷、开槽/模切和折叠粘箱单元，并具备快速就位功能，以保证折叠一致性和箱体几何精度。

主要优点

• 完整的在线转换：从自动预送料到码垛，减少人工操作。
• 高产能：易于设置与运行，最高可达18,000张/小时。
• 经济的箱体生产，保证折叠质量并确保箱体强度。

功能

• 完整的转换流程：prefeeder → flexo/印刷 → slotter/模切 → 折叠粘箱 → 装盘机。
• Rapidset 系统实现印版快速更换与自动张紧。
• 顶端模切配备 Posilock®，实现快速定位与锁定；模切工具更换时间短。
• 开槽机具备三步压痕以减少撕裂，自动粘合舌延长并具有宽广的调节范围。
• 折叠粘箱通过成型的测量辊控制间隙，且下部折带独立驱动以最小化摆尾问题。
• 包束处理：上部计数弹出器与堆垛系统，前止位阻尼与覆盖包束长度的鼓风装置，确保额定速度下准确计数。
• 人机界面：彩色触摸屏 HMI，操作直观，过程可完全控制。

产品规格
处理材料：瓦楞纸板 — 厚度 1.2 至 9 mm (1)
瓦楞类型：Single, Double A, B, C, D, E, AB, AC, BC, EB (1)
能力 - 速度：18,000 张/小时
印刷尺寸：890 x 2380 mm
纸张长度 “L”：600 至 2545 mm
纸张宽度 “l”：280 至 890 mm
外形尺寸 — 长：24.6 m
外形尺寸 — 宽：6.3 m
外形尺寸 — 高：2.9 m

备注
(1) 数值可能随配置不同而变化。

技术规格

• 完整的转换线：prefeeder → flexo/印刷 → slotter/模切 → 折叠粘箱 → 装盘机。
• Rapidset 印版更换以减少空载时间。
• Posilock® 模切锁定系统以实现快速更换模具。
• 无压前缘供料器以保证箱体强度。
• 可选顶模和底模切装置以提高生产灵活性。
• 可提供砧座研磨系统。
• 自动粘合舌延长且具宽广调节范围。
• 下部折带独立驱动以尽量减少摆尾现象。
