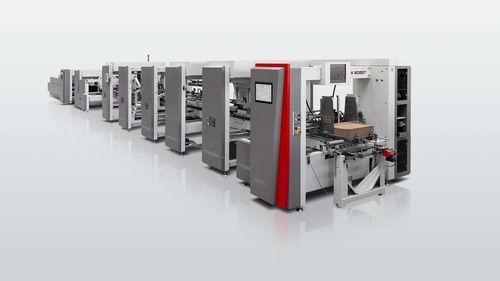

纸板折叠机 EXPERTFOLD series

用于纸张自动用于坯件给料

多功能性与可控性
无论您生产何种瓦楞纸或印刷覆膜纸箱，EXPERTFOLD 106 | 145 | 165 | 215 均旨在在折叠工序中提供全面控制。先进的送料系统、精确的预折与可最小化鱼尾现象与间隙的折叠工艺，确保高产能和优质成品。具备直线式、压锁（crash-lock）、4角与6角能力以及快速换模时间，EXPERTFOLD 系列可应对多种箱型需求。

主要优点

• 独特的折叠工艺
  • 高度精确且稳定的折叠，最小化鱼尾与间隙
  • 折叠流程平顺且精准
  • 可自动剔除不合格箱
• 便于操作以提高稼动率
  • MATIC 设置与远程控制以缩短调机时间
  • 操作便捷、无障碍接入以加快换型
  • 送料器的设定时间约为同类送料器的25%
• 高度可配置
  • 模块化设计，灵活多用
  • 适用于各类瓦楞纸及印刷覆膜纸箱
  • 可运行大量箱型变体

产品规格（表）
处理材料：纸板 — 最大 800 g/m2（视材料特性而定）
瓦楞类型：A、B、C、E、F、N、EF
性能 - 速度：20-250 m/min
尺寸 - 长度：20.20 / 23.80 m（示例）
尺寸 - 宽度：2.70 / 3.00 m（示例）
尺寸 - 高度：2.07 m（示例）

功能

• Accufeed
  • 集成的板件校正器，确保一致的折叠质量
  • 可左对齐或右对齐
  • 适应所有类型材料的送料
  • 送料坡道的气动锁定可减少安装时间并改善人体工程学
  • 可选自动板件校正器，结合作业与配方管理可缩短送料设置时间
• 4角与6角装置
  • 可运行多种箱型
  • 采用调制钩轨以实现高速高质折叠
  • 电子控制的旋转钩便于设定
  • 可倾斜机架可根据翻盖尺寸调整
  • SPHERE 控制可保存与调用设定
• 传输与交付
  • 独立驱动以完全控制箱流
  • ACCUSQUARE 确保每个箱的精确对齐
  • 皮带张紧与高度可调以保持稳定箱流
  • 可调传送带以加快换型
  • 箱流调节器用于精确间隔与更高速运行
  • 自动前裙居中以改善粘合箱质量
• 预折器
  • 高速、可变角度的超长模块预折器
  • 保证板件的可靠且精确展开
  • 带升降装置以便快速安装
  • 下皮带超宽且上皮带驱动，确保重材料的稳定输送
• 折叠
  • 开槽释压装置实现更自然、平滑且精确的折叠
  • 折痕控制装置确保折叠准确
  • 5 米长的折叠段可实现更小的间隙与更少的鱼尾
  • 驱动上皮带确保一致输送
  • 可选折叠皮带与重载中央输送机以处理更大/更重的板件
• HMI SPHERE
  • 控制机器所有功能
  • 最多可配两块 15" 全彩高清触控屏
  • 逐步操作指引操作员完成作业设置
  • 所有设置集中于单屏，便于直观导航
  • 与 BOBST Connect 平台兼容
  • 允许保存多达 5,000 条作业设置
• Crash-lock 模块
  • 电动升降框架以实现快速且便捷的设定
  • 快速设定以缩短换型时间
  • 对大型箱进行预折并为附加装置腾出空间
• Accueject
  • 质量控制装置，可在运行中剔除单个不良箱
  • 可在全速下自动剔除厚度达 35 mm 的非标准箱
  • 减少废品与生产成本
• 人体工程学
  • 最大可达性以实现快速设定与直接过程控制
  • 各工序设有额外操作面板以缩短换型时间
  • MATIC 设置与远程控制用于快速调机
  • LED 机况指示与视频监控提供完整生产概览
  • 安全光幕保障操作人员安全
• 作业与配方管理工作流
  • 通过 BOBST Connect 将 HMI SPHERE 与后台连接，实现远程配方管理
  • 允许将配方下载至生产线，提升稼动率与各班次/操作员间一致性
  • 提供包装生产进度的实时跟踪
• 监控与管理
  • 设备监控與性能管理提供生產力與品質的報告與洞察
  • 能耗監控以控制空氣與電力消耗並識別節能機會

技术规格

• 系列：EXPERTFOLD（型号：106、145、165、215）
• 处理材料：纸板 — 最高 800 g/m2（视材料特性而定）
• 支持的瓦楞类型：A、B、C、E、F、N、EF
• 速度范围：20-250 m/min
• 尺寸（示例）：长度约 20.20 / 23.80 m；宽度约 2.70 / 3.00 m；高度约 2.07 m
• 关键模块/选项：ACCUF EED 板件校正器、4 & 6 角模组、Crash‑lock 模块、Prebreaker、ACCUSQUARE、ACCUEJECT、POLYVACUUM 与 GYROBOX（电子商务选项）、HMI SPHERE（作业/配方管理）
