人行桥

概述

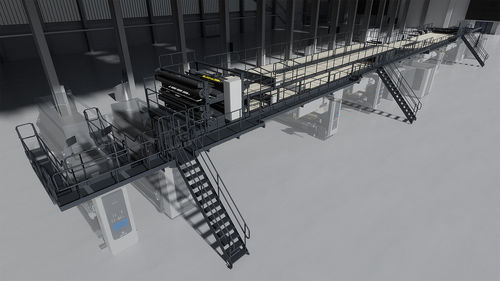

所谓“Bridge”将单面瓦楞纸板引导至Bridge Guide，最终送入Bridge Brake。可配置用于单层、双层和三层瓦楞纸板。Bridge Guide中集成的Webtrol计量系统可检测并控制天桥末端单面纸幅的位置。

主要特性

• Webtrol计量系统，用于精确定位至瓦楞机中心或外侧纸幅
• 可调节刹车鼓，提供精确且恒定的纸幅张力，以实现最佳加热、上胶和粘合
• 刹车阻力可通过带低磨损毛刷的毛刷站气动控制
• 适用于单层、双层和三层瓦楞纸板

控制动态
设计用于高速生产（最高450 m/min）。内置缓冲功能以保证纸幅速度稳定。高性能驱动与张力系统确保纸幅安全输送；驱动站核心为与Single Facer耦合的变频电机。

运行
低维护、易操作的设计，控制台配备集成或独立触摸屏，支持生产监控和快速诊断。零缺陷系统（ZDS）在偏差发生时发出早期警报，以减少废品并加速故障定位。

机器安全
设计与制造符合严格的国际安全法规。许多部件在工厂部分预装，并以模块化方式交付，便于现场快速组装。

特性 / 技术规格

• 应用：在上胶/粘合前引导并制动单面瓦楞纸幅
• 支持板型：单层、双层和三层瓦楞纸板
• 定位系统：集成于Bridge Guide的Webtrol计量系统
• 刹车：可调刹车鼓，配备通过毛刷站（低磨损毛刷）进行气动控制的刹车阻力
• 最高设计速度：可达450 m/min
• 驱动：与Single Facer耦合的变频电机
• 功能：缓冲功能、Bridge上的手动废料排出、高性能张力系统
• 控制与诊断：集成或独立触摸屏；零缺陷系统（ZDS）
• 交付与安装：部件部分预装；模块化交付以加速现场组装
