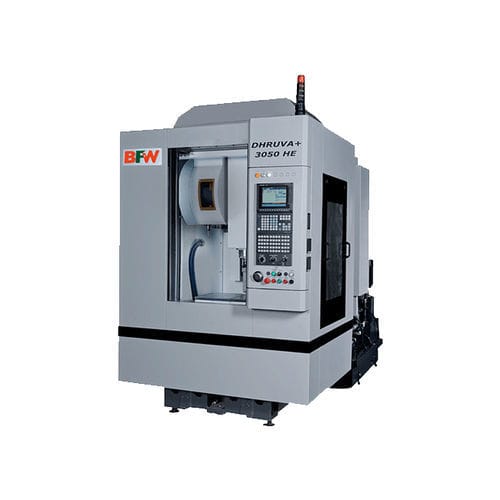

3轴CNC加工中心 DHRUVA HE series立式铣削钻孔
添加到我的收藏夹
添加到产品对比表
产品规格型号
- 轴数量
- 3轴
- 卧式／立式
- 立式
- 相关功能
- 铣削, 钻孔
- 其他特性
- 高速, 精准, 刚性, 高速
- X轴
500 mm, 700 mm
(19.69 in, 27.56 in)- Y轴
400 mm
(15.75 in)- Z轴
350 mm, 450 mm
(13.78 in, 17.72 in)- 转速
最多: 24,000 rpm
(150,796 rad.min-1)最少: 80 rpm
(503 rad.min-1)- 输出功率
最多: 18.5 kW
(25.15 hp)最少: 7 kW
(9.52 hp)- X轴进给速度
60 m/min
- Y轴进给速度
60 m/min
- Z轴进给速度
48 m/min
- 最大台面负荷
300 kg
(661 lb)- 工具重量(最大)
3 kg, 6 kg
(6.6 lb, 13.2 lb)- 总重量
2,500 kg, 2,600 kg, 2,700 kg, 2,800 kg
(5,511.56 lb, 5,732.02 lb, 5,952.48 lb, 6,172.94 lb)- 整体长度
1,650 mm, 2,050 mm
(65 in, 80.7 in)- 整体宽度
2,950 mm
(116.1 in)
产品介绍
"Dhruva HE 完全符合您的要求，将精度与质量、生产率、性能与可靠性以及灵活性完美地结合在一起。Dhruva 机器非常灵活，可满足客户的各种要求。
品牌故事
Dhruva HE 完美满足您的要求，将精度、生产率、可靠性、灵活性和紧凑性完美结合。
标准功能
所有轴均采用 LM 导轨
所有轴的滚珠丝杠
中央油润滑系统
所有轴均采用绝对编码器反馈
用于主轴锥面清洁的喷气装置
垂直轴电子平衡
通过碟形弹簧和杠杆夹紧刀具
冷却液箱
通过绝对编码器反馈
主轴锥面吹气
刚性攻丝
全机床防护罩
水平调整垫
维护工具包
主轴转速 8000 转/分钟
三层灯
冷却液枪
用于 X、Y 轴的伸缩盖和用于 Z 轴的单张盖。
Fanuc 0iMF+
独特功能
轻松钻孔和铣削
高速定位
更快的主轴定位
更快的固定循环
多种工作台选项：固定工作台、旋转工作台、倾斜旋转工作台
可选功能
增加日光照明区域
可安装第四轴和第五轴
切屑输送机和滚筒过滤
通过主轴的高压冷却液（16 巴/40 巴），配有适当的过滤装置
撇油器
自动前门
刀具破损传感器
机器人装载接口
稳压器
气枪
电气柜交流电
碰撞检测传感器
iToolCaptain，BFW的高精度刀具监控系统
主轴转速高达 24,000rpm
---
